矿用自动控制风门工作原理

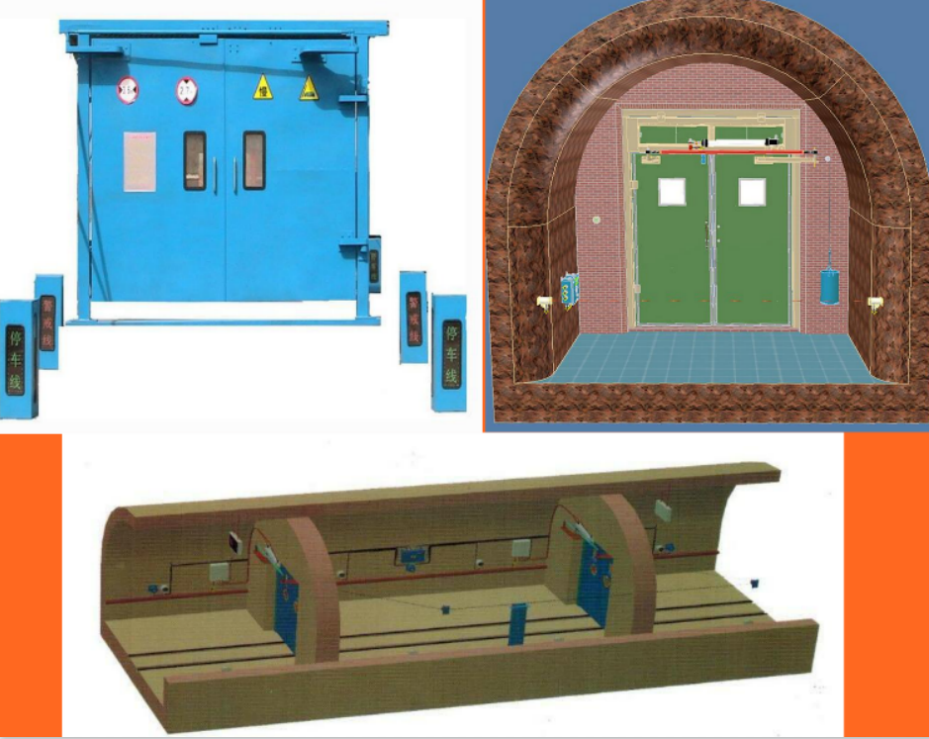

根据井下巷道实际通风情况，在井下相应巷道设计安装不同的救灾风门。当通风需要隔离且人员、车辆经常通行的巷道，应设计使用全自动风门；进风巷道与回风巷道之间的风门，应设计使用手动控制型反风风门；正常情况下人员、车辆需要通行，且不需要进行风流隔离时，应设计使用手动控制型救灾风门。

当井下主运巷道发生火灾、烟雾或易燃有毒气体超标等情况时，应尽可能第一时间控制灾难，防止灾情进一步恶化，为抢救井下工作人员及公共财产赢得更多的时间，将损失降到最小程度。通过对井下多个救灾风门的控制打开和关闭，实现事故发生段风流方向的改变（短路或断路），将灾害区域巷道内烟雾及有毒气体直接排向总回风巷道，防止进入巷道深处，引起井下人员的二次伤亡。同时控制救灾风门隔离灾害区域，保证井下其它区域的新鲜气流供应。在动作救灾风门的同时，联动打开喷雾电动阀，给巷道洒水降温，同时形成水帘阻隔火灾蔓延。

矿用自动控制风门控制方式可以可以分为 3 种方式：

控制方式 1：在地面调度中心，采用矿井抗灾及预防监控系统专用软件作为风门地面控制及监控操作平台，实时显示风门区域监控图像，当火灾、烟雾等灾害出现在主运巷道时，通过管理员授权地面调度中心现场操作人员可直接远程控制井下风门的开启/关闭或通过授权自动执行系统管理软件预设的抢险救灾预案，救灾方式分为“手动救灾”、“半自动救灾”、“全自动救灾”，同时自动记录授权人员、操作人员及操作相关动作时间（永久记录），可进行历史查询，作为救灾事故处理完成后总结分析使用，进一步提高救灾风门安全运行管理水平。

控制方式 2：地面远程控制无效时，调度中心可派人直接到事故发生附近的救灾风门，现场救灾人员在距离风门上风流 50 米可视范围内，通过手持式遥控器实现风门远距离控制，实现救灾风门的救灾打开或关闭，务必保证救灾风门的动作方式，根据救灾指挥中心的救灾方案正确打开或关闭风门。风门动作前，必须确保现场操作救灾风门人员的生命安全。

控制方式 3：当以上两种控制方式控制救灾风门均无效时，手动控制型救灾风门现场救灾人员可以通过风门键盘控制箱上的“救灾按钮”；全自动控制救灾风门可以通过停车检测线上的“救灾风门”。为保证现场操作人员的生命安全，按下“救灾”按钮后，根据设定 10-300 秒后执行开/关门动作。

控制方式 2 和控制方式 3 在现场控制中互为备用，确保抢险救灾人员到达现场后，可以迅速打开/关闭救灾风门，确保完成救灾指挥中心下达的任务。

通过以上方式控制救灾风门处于“救灾模式”后，风门不自动恢复原始状态！须等待灾害处理完成后，地面调度中心通过授权远程控制救灾风门“复位”，使风门恢复原始状态或者现场工作人员通过救灾风门控制主机上“复位”按钮直接控制救灾风门恢复原始状态。
