和利隆经销ZMK127无压风门控制装置结构原理图
时间:2019-02-22 18:13 来源:未知 作者:矿山无压风门
和利隆经销ZMK127无压风门控制装置结构原理图
山东济宁和利隆矿用设备有限公司矿用无压风门安装要求:轨道较直,风门安装应按施工图及有关规定进行施工。安装前请按附件风门清单清点好安装部件,决定无误后进行安装。准备工作所需用工具:17-19开口扳手、22-24开口扳手、小活口一把,大活口两把、黄油一小袋、长与墙宽同样尺寸的四分无缝管一根,与风门顶梁同样长的矿用工字钢每道门两根。所选用安装风门地段必须地势较平坦。轨道较直,且两轨处于同一水平面。在所选安装风门处挖一条与巷道宽同长的基础槽(宽400mm,深300mm)。把底梁拆成两部分,分别穿过轨道对接拧紧,调整底梁与两轨成垂直且水平,底梁中心与轨道中心同心,底梁面贴着轨道底面即可。梁下做间隔的坚实支垫,并将底梁用水泥浇筑。将立框安放在底梁两端的定位卡片中间。

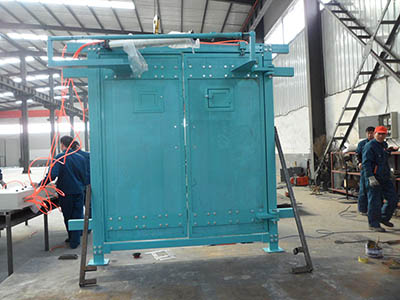

对于我们公司的ZMK127无压风门控制装置来说,无压风门主要用于矿井下通风巷道。门体主要由门框、门扇、密封挡板及密封材料等组成,采用毛毡周边粘合密封。门框采用钢材焊接而成见图(面向风压方向)。矿用全自动无压风门是普通手动风门的升级换代产品,实现了风门的自动控制、电液开启(或气动开启)、电气闭锁、到位检测、声光报警等多项重要功能。与手动风门相比,在产品安全性、使用方便性等方面,实现了较大的提高。(1)全自动控制状态下,车辆及人员通过时,风门自动打开,车辆或人员经过后自动关闭,无需人力开启,方便实用。(2)两道风门之间实现了电气和机械双重闭锁,完全避免了两道门都打开的情况,安全可靠。(3)具备手动控制功能,可利用或手动按钮来人为的控制风门的打开和关闭。

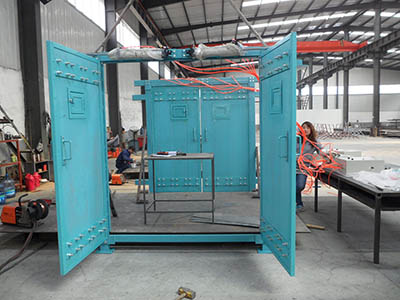

用螺栓微紧上。然后根据标号将顶梁对齐,例如第一道门为1号,顶梁两端标有1—1,1—2;门框上部标号1—1与顶梁标号1—1处用螺栓相联;门框上部标号1—2号与顶梁标号1—2处用螺栓相联,螺栓先微紧,顶梁上有定位孔,要对应安放在立框的定位销上并用螺栓微紧。调节横梁和立框使它们与水平面垂直,然后用铁丝固定在安装位置,找到与门框一端标号相对应的门扇,按标号安装(如图示)在门扇的合叶筒内壁涂上黄油,将钢球表面同样涂上黄油,塞入合叶套筒内,将门扇合叶套筒套在门框合叶轴上。注意门扇安装为站在门前右手方为拉门门扇,左手方为推门门扇,风门中心线要与轨道中心线一致。然后调节门和门框,使两扇门间间距一直,上端与顶梁的缝隙间隙也同样一直。然后紧固所有的螺栓。重新用铁丝固定风门。
1,自动风门在巷道无风压时,装置内自动泄压,可手动启闭风门。2,自动风门结构紧凑,外形美观,功能可靠,故障率低,投资少。自动风门另配有一种特殊开关,可实现两道风门在解锁与闭锁之间转换。3,自动风门通过系统内逻辑气路设定,两道风门具有互相闭锁功能,即同一时间只能开启一道风门。4,自动风门风门启闭速度可调,可根据现场实际情况对风门开关速度进行调整。5,自动风门采用压缩空气为动力源,通过手动操作气控按钮实现对风门的半自动化控制,由气动元件组成,无需电源接入,不存在失爆隐患,维护,维修简单,方便,成本大大减少,安全性能大幅度的提高,特别适合高矿井。
对于ZMK127无压风门控制装置而言,大多数伸缩门企在创业时,由于诸多原因,投入并不大,无论是资金上,还是在厂房规模上,都相当受限,甚至有些企业在创业之初就是三五个人的小作坊或***店。但现在很多大品牌也正是由当年的这些小作坊、***店发展壮大的,经过十多年的发展,正在朝集团化方向发展。电动伸缩门发展趋势多品牌营销,占领更多市场由于伸缩门行业入行门槛较低,市场竞争加剧了品牌的角逐,品牌营销成为企业提升产品附加值的一个有效途径。伸缩门产品本身的技术含量不高,加入竞争的企业也相当多。企业多了,伸缩门的品牌也就多了,伸缩门品牌的竞争也就相当激烈。如何提供伸缩门企业的品牌知名度是伸缩门企业的主要问题。伸缩门企业存在多品牌的现象,这样可以打开更多的市场。
对于我们公司的ZMK127无压风门控制装置来说,无压风门(压力平衡式风门)主要用于矿山井下进回巷和主要进回风巷之间每个联络巷中,是目前所有风门的替代品。它打破了长期以来老式传统风门的结构型式,巧妙地把作用在风门上的风压通过平衡结构将其转化为一种内力,充分显示出该风门结构独特,使用简单,安全可靠等优点,受到专家和用户的高度评价,是目前这些风巷中所用风门的替代品。更多关于"无压风门有什么技术优势?无压风门应该怎么使用维护?矿用调节式风门控制风流易如反掌(:41)门框采用钢制型材焊接而成;门扇采用钢制型材做骨架,与钢质板材折做而成的盒体组焊而成;门扇与联杆连接调节配重,使得风门能可靠关闭。当机车或矿车通过时,可通过矿车的侧边对风门撞杆的挤压作用将风门打开;
对于ZMK127无压风门控制装置来说以方便地检测风门关闭情况)。在A门打开时,声光报警装置得到触发信号,发出提示警示语“风门打开,请注意安全”并传承着红灯闪烁,B门声光报警装置同时提示“前方风门打开,请您稍后”伴有红灯亮。B门设有闭锁,以防止两扇门都打开影响煤矿安全,经过适当的延时(可以根据需要设定),A门自动关闭,等到传感器检测关闭到位后,警示语音及红灯关闭,绿灯常亮。全自动控制风门组成及技术参数:(一)气动全自动控制风门:ZMK127(Q)型气动全自动风门由两道单式风门主体,一套机械闭锁装置、一台电控箱、一套气动控制装置、两套气缸传动机构、两套声光报警显示器、两套红外线传感器、两套位置传感器、两套手动控制按钮组成,我厂生产研发无压风门、人行风门、调节风门、机械闭锁无压风门、自动无压风门、全自动控制风门、全自动无压风门规格齐全。价格低于国内外同类产品,并接受特殊型加工订做。
