本实用新型涉及设备安全技术领域，具体而言，涉及一种煤矿井下的本安型急停闭锁用的安全锁块。

背景技术：

目前，当煤矿井下的本安型闭锁产品发生故障时，只能安装一把锁进行锁定，以防止维修人员产生错误操作，但对于出现多种故障，需要多个维修人员同时进行维修时，由于井下沟通不顺畅，其中一个维修人员在维修好自己负责的故障后，可能在其他人还在维修的过程中打开安全锁块，从而造成安全隐患。

技术实现要素：

鉴于此，本实用新型提出了一种煤矿井下的本安型急停闭锁用的安全锁块，旨在解决现有技术中多个维修人员同时进行维修时，由于煤矿井下沟通不畅，其中一个维修人员在所有维修人员均完成维修的工作前打开安全锁块，造成事故的技术问题。

一个方面，本实用新型提出了一种煤矿井下的本安型急停闭锁用的安全锁块，其特征在于，包括，闭锁箱体、锁块、闭锁按钮；

闭锁箱体的侧壁上设置有第一通孔，所述闭锁箱体的中间设置有第二通孔；

所述锁块的其中一端设置有挡块，所述锁块的另一端设置有槽孔，所述槽孔内可以同时设置多个安全锁；

所述闭锁按钮穿设在所述第二通孔内。

进一步地，所述第一通孔设置两个，两个所述第一通孔设置在同一高度。

进一步地，所述所述第一通孔的高度大于等于所述闭锁按钮的高度。

进一步地，所述闭锁箱体与所述闭锁按钮相接触的一端设置有限位台阶。

进一步地， 所述闭锁按钮的顶部设置有外凸弧形结构。

进一步地，所述挡块的口径大于所述第一通孔的口径。

与现有技术相比，本实用新型的有益效果在于，本实用新型提供的煤矿井下的本安型急停闭锁用的安全锁块通过在锁块的端部设置可以容纳多个安全锁的槽孔，当需要维修时，每个维修人员都可以把自己的安全锁锁在槽孔内，只有当安全锁全部打开后，才能打开闭锁按钮，启动机器，从而避免了其中一个维修人员在维修好自己负责的故障后，在其他人还在维修的过程中打开安全锁块，造成安全隐患的技术问题，极大地提高了安全性能。

附图说明

通过阅读下文优选实施方式的详细描述，各种其他的优点和益处对于本领域普通技术人员将变得清楚明了。附图仅用于示出优选实施方式的目的，而并不认为是对本实用新型的限制。而且在整个附图中，用相同的参考符号表示相同的部件。在附图中：

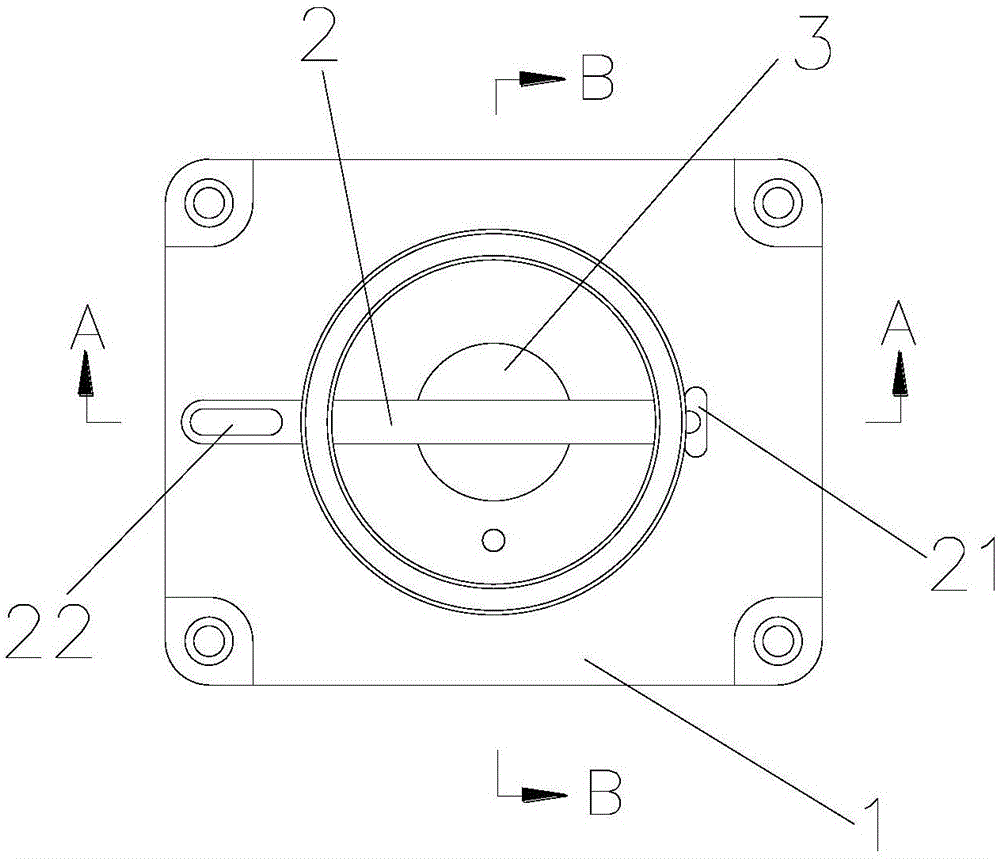

图1为本实用新型实施例提供的安全锁块的整体结构示意图；

图2为本实用新型实施例提供的A-A剖视图；

图3为本实用新型实施例提供的B-B剖视图；

图4为另一种优选实施例提供的槽孔的局部示意图；

图5为另一种优选实施例提供的锁块的结构示意图。

具体实施方式

下面将参照附图更详细地描述本公开的示例性实施例。虽然附图中显示了本公开的示例性实施例，然而应当理解，可以以各种形式实现本公开而不应被这里阐述的实施例所限制。相反，提供这些实施例是为了能够更透彻地理解本公开，并且能够将本公开的范围完整的传达给本领域的技术人员。需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

参阅图1，其为本实用新型实施例提供的安全锁块的整体结构示意图，由图可知，本实用新型实施例提供的安全锁块包括，闭锁箱体1、锁块2、闭锁按钮3，其中闭锁箱体1的侧壁上设置有第一通孔11，闭锁箱体1的中间设置有第二通孔12，锁块2的其中一端设置有挡块21，锁块2的另一端设置有槽孔22，槽孔22内可以同时设置多个安全锁，闭锁按钮3穿设在第二通孔12内。锁块2的其中一端穿过第一通孔11，通过锁块2另一端的挡块21使得该端卡设在闭锁箱体1的外侧壁上，穿过第一通孔11的一端设置有可以设置多把安全锁的槽孔22，当机器发生故障需要多个维修人员同时维修时，每个维修人员都可以在槽孔22内设置安全锁，当完成自己的维修障碍后，再打开安全锁，只有当所有维修人员全部都打开安全锁后才能上拉闭锁按钮3，避免了由于煤矿井下交流困难，其中一个维修人员在维修好自己负责的故障后，在其他人还在维修的过程中打开安全锁块，造成安全隐患的现象，极大地提高了安全性能。

在本实施例中，闭锁箱体1包括底座和防护侧壁，底座为矩形结构，其四个边角处设置有四个螺栓孔，闭锁箱体1通过螺栓孔固定在设备上，防护侧壁为空心圆柱结构，具体实施时，可以采用钢管。防护侧壁位于同一高度处设置有两个第一通孔11，第一通孔11的形状和锁块2的侧壁相同，两个第一通孔11关于防护侧壁的中心轴线中心对称。防护侧壁用以防护闭锁按钮3，为了使锁块2在穿过第一通孔11时不会触碰到闭锁按钮3，第一通孔11的高度大于等于闭锁按钮3的高度，且闭锁按钮3的顶部设置成外凸弧形结构31。闭锁箱体1的中间设置有第二通孔12，闭锁按钮3穿设在第二通孔12内，闭锁箱体1上设置有限位台阶13，在本市实例中，限位台阶13限制闭锁按钮3向下移动，锁块2限制闭锁按钮3向上移动。

在本实施例中，锁块2为长条状，锁块2的其中一端设置有挡块21，挡块21的口径大于第一通孔11的口径，锁块2的另一端设置有槽孔22，槽孔22可以同时设置多把安全锁，本领域技术人员可以理解的是，为了在安全锁全部解除后，锁块2能够快速从防护侧壁上取出，锁块2设置有挡块21的一端可以设置弹簧，弹簧设置在挡块21和防护侧壁之间，弹簧的其中一端可以固定在挡块21上。

作为一种优选实施例，为了使维修人员能快速找到自己的安全锁，参阅图4所示，可以在槽孔22内设置内凹结构，安全锁挂设在内凹结构中，每个内凹结构都有自己的独立编号，通过编号可以快速找到自己的安全锁。

本领域技术人员还可以理解的是，槽孔22还可以设置成多个圆孔，参阅图5所示，为了使维修人员能快速找到自己的安全锁，每个圆孔均设置有独立编号。

显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
