本发明涉及钻井检测设备技术领域，具体为一种页岩气返排液的采集装置。

背景技术：

示踪剂检测技术是指从注入井注入示踪剂，然后按一定的取样规定在周围产出井取样，监测其产出情况，对样品进行分析，得出示踪剂产出曲线，然后进行拟合，反映注水开发过程中油水井的连通情况，掌握注入水的推进方向、驱替速度、波及面积以及储层非均质性和剩余油饱和度分布等，从而指导油井开采的设计和油田开发后期的调整，而采集装置是配合化学示踪剂进行回收分析的装置。

现有的采集装置，可配合示踪剂进行收集使用，但是在实际使用中，收集装置在配合采集瓶下放到钻井检测口内部时，因为采集的需求不同，采集瓶的容量不一致，单一固定的采集器，无法适应大范围的使用要求，灵活性较差，其次在对化学示踪剂进行采样之后，缺少固定和统一存放方式，需要单独配备人手和装置，多用性差，增加了繁琐度和人手浪费，这些都是实际存在而又急需解决的问题。

技术实现要素：

本发明的目的在于提供一种页岩气返排液的采集装置，以解决上述背景技术中提出的收集装置在配合采集瓶下放到钻井检测口内部时，因为采集的需求不同，采集瓶的容量不一致，单一固定的采集器，无法适应大范围的使用要求，灵活性较差，其次在对化学示踪剂进行采样之后，缺少固定和统一存放方式，需要单独配备人手和装置，多用性差，增加了繁琐度和人手浪费的问题。

为实现上述目的，本发明提供如下技术方案：一种页岩气返排液的采集装置，包括支架、面板、提升架、框篮、横杆、圆框、编织袋、橡胶圈、圆轮、编织绳、采集器、螺杆、活动板、滑块、底座和凹槽，所述支架的顶部焊接有面板，所述提升架贯穿于面板的顶部，所述提升架的左侧壁底部焊接有框篮，所述提升架的右侧壁均焊接有横杆，所述横杆和圆框一体成型，所述圆框的圆周内壁粘接有编织袋，所述编织袋的底部粘接有橡胶圈，所述提升架的左侧壁顶部通过轴承安装有圆轮，所述圆轮的圆周外壁缠绕有编织绳，所述采集器的左右侧壁焊接有螺杆，所述活动板的顶部两端安装有滑块，所述滑块的圆周内壁与螺杆的圆周外壁滑动连接，所述采集器的底部焊接有底座，所述底座的顶部开设有凹槽。

优选的，所述支架的底部焊接有角块，所述角块的右侧壁一体成型连接有横板。

优选的，所述活动板的顶部开设有圆孔。

优选的，所述凹槽的形状为倒梯形。

优选的，所述采集器的直径和框篮的内径相同。

与现有技术相比，可按照不同的采集瓶大小，把采集瓶放在底座上的凹槽内部，对凹槽进行选择，配合活动板即可对采集瓶进行固定，增加使用的范围，灵活性强，可利用圆框内带有橡胶圈的编织袋，对采集瓶进行内置，便于化学示踪剂多样品的采集和存放，方便快捷。

附图说明

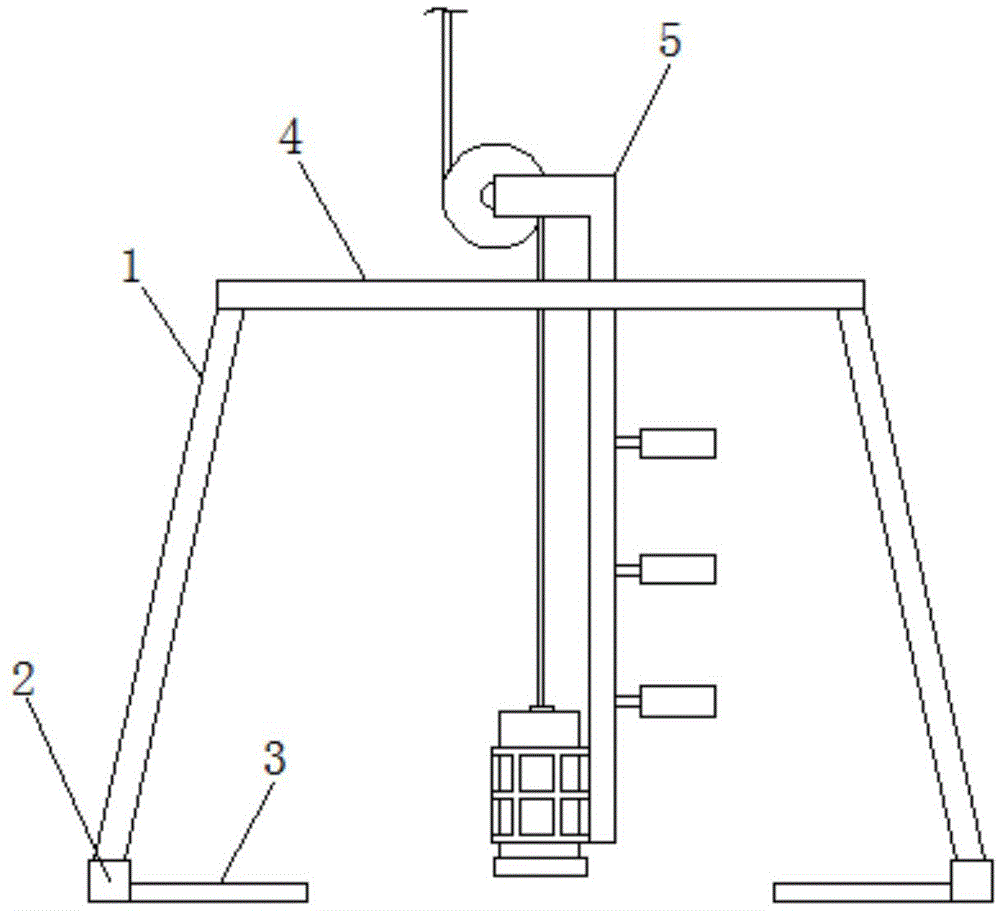

图1为本发明结构示意图；

图2为本发明提升架示意图；

图3为本发明采集器示意图。

图中：1-支架、2-角块、3-横板、4-面板、5-提升架、6-框篮、7-横杆、8-圆框、9-编织袋、10-橡胶圈、11-圆轮、12-编织绳、13-采集器、14-螺杆、15-活动板、16-滑块、17-底座、18-凹槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供如下技术方案：一种页岩气返排液的采集装置，包括支架1、面板4、提升架5、框篮6、横杆7、圆框8、编织袋9、橡胶圈10、圆轮11、编织绳12、采集器13、螺杆14、活动板15、滑块16、底座17和凹槽18，所述支架1的顶部焊接有面板4，所述提升架5贯穿于面板4的顶部，所述提升架5的左侧壁底部焊接有框篮6，所述提升架5的右侧壁均焊接有横杆7，所述横杆7和圆框8一体成型，所述圆框8的圆周内壁粘接有编织袋9，所述编织袋9的底部粘接有橡胶圈10，所述提升架5的左侧壁顶部通过轴承安装有圆轮11，所述圆轮11的圆周外壁缠绕有编织绳12，所述采集器13的左右侧壁焊接有螺杆14，所述活动板15的顶部两端安装有滑块16，所述滑块16的圆周内壁与螺杆14的圆周外壁滑动连接，所述采集器13的底部焊接有底座17，所述底座17的顶部开设有凹槽18。

所述支架1的底部焊接有角块2，所述角块2的右侧壁一体成型连接有横板3，此种设置可利用横板3与地面持平接触的方式，利用横板3增加与地面的摩擦力，保证了支架1的稳定性。

所述活动板15的顶部开设有圆孔，圆孔的设置便于对采集瓶的瓶口进行固定。

所述凹槽18的形状为倒梯形，倒梯形的直径是逐步变窄的，此种设置便于对不同规格的采集瓶瓶底进行放置。

所述采集器13的直径和框篮6的内径相同，此种设置便于采集器13和框篮6的串联。

工作原理：首先把支架1放置在检测井口上方，在支架1底部安装角块2和横板3，横板3与地面持平接触的方式，利用横板3增加与地面的摩擦力，保证了支架1的稳定性，在面板4表面开孔，配合提升架5内置，在提升架5的左侧焊接框篮6，对采集器13内置，把采集瓶放在底座17上的凹槽18内部，可按照不同的采集瓶大小对凹槽18进行选择，再通过含有滑块16的活动板15与螺杆14滑动下移，使活动板15表面的圆孔与采集瓶的瓶口套接，即可对采集瓶进行固定，其次圆轮11安装后，通过对编织绳12进行牵引，使编织绳12末端的采集器13可进行上下移动，进入到检测井的内部，对含有化学示踪剂的液体进行提取，提取完成后，提升架5右侧焊接含有圆框8的横杆7，可利用圆框8内带有橡胶圈10的编织袋9，对采集瓶进行内置，便于多样品的采集和存放。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
