本实用新型涉及隧道建设技术领域，具体为一种隧道的通风装置。

背景技术：

随着科技与经济实力的快速发展，交通越来越发达，与之相伴的大型单行隧道也越来越多，有些隧道有2-3千米，经常需要安装大型的通风机进行必要的通气，现有的部分隧道通风装置未设置连接件，在使用过程中较难装置进行固定，且装置在使用过程中会产生振动，容易将震动传送至地面，造成地面的震动，大部分隧道的通风装置无法对其自身的震动进行吸震。针对上述问题，在现有的隧道的通风装置基础上进行创新设计。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种隧道的通风装置，解决了现有的部分隧道通风装置未设置连接件，在使用过程中较难装置进行固定，且装置在使用过程中会产生振动，容易将震动传送至地面，造成地面的震动，大部分隧道的通风装置无法对其自身的震动进行吸震的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种隧道的通风装置，包括机体和防护套，所述机体的右侧固定有进风口，且机体的左侧固定有出风口，并且机体的下端设置有固定架，所述固定架的两侧上端均焊接有连接块，且固定架通过连接块上端的栓件与机体螺纹连接，并且固定架的内部下端安装有自锁轮，所述出风口的内侧固定负压风机，所述固定架的内部上端表面粘接有减震防护垫，且固定架的内部预留有空腔，并且空腔的内部侧边固定有伸缩抵压件，所述伸缩抵压件的内部预留有预留腔，且预留腔的内部上端焊接有第一固定块，并且第一固定块的内部下端设置有套杆，所述套杆的上端表面焊接有第二固定块，且第二固定块的外部表面与预留腔的内部表面相互吻合连接，所述防护套固定在伸缩抵压件的内侧，且防护套的内部等间距安装有弹簧抵件，所述出风口的外部边缘安装有防护圈，且防护圈的表面等间距开设有预留孔。

优选的，所述固定架的纵截面呈“U”状结构，且机体的下端外部表面与固定架的上端内部表面吻合连接。

优选的，所述固定架通过连接块上端的栓件与机体组成拆卸安装结构。

优选的，所述自锁轮关于固定架的内部纵截面中心位置对称设置有两个。

优选的，所述伸缩抵压件的上下两端表面均与固定架的内部上下两端壁面焊接固定。

优选的，所述套杆通过预留腔与伸缩抵压件组成伸缩结构，且套杆上端的第二固定块的横截面大小面积与预留腔的横截面大小面积相同，并且防护套关于固定架的横截面中心位置对称设置有两个，同时防护套的纵截面呈梯形结构，防护套为橡胶材质。

优选的，所述第二固定块和第一固定块均具有强磁性，且第二固定块和第一固定块相邻面互为同名磁极。

(三)有益效果

本实用新型提供了一种隧道的通风装置。具备以下有益效果：

(1)、该隧道的通风装置，通过具有强磁性能的第二固定块和第一固定块该结构具有较好的吸震效果，在一定程度上避免震动通过转动传输至地面引起共振。

(2)、该隧道的通风装置，通过橡胶材质的防护套可在机体与固定架之间起到预先隔震效果，增加了装置结构的稳定性。

(3)、该隧道的通风装置，通过装置通过下端的自锁轮能够进行位置的移动和运输，结构灵活，方便工作人员对其进行操作。

附图说明

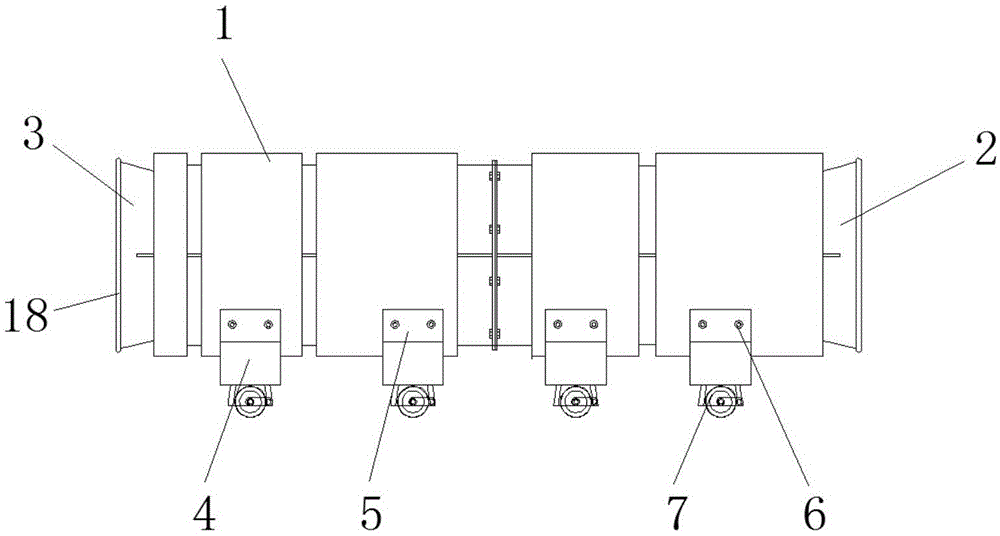

图1为本实用新型整体结构示意图；

图2为本实用新型出风口正视结构示意图；

图3为本实用新型固定架结构示意图。

图中：1、机体；2、进风口；3、出风口；4、固定架；5、连接块；6、栓件；7、自锁轮；8、负压风机；9、减震防护垫；10、空腔；11、伸缩抵压件；12、预留腔；13、第一固定块；14、套杆；15、第二固定块；16、防护套；17、弹簧抵件；18、防护圈；19、预留孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种隧道的通风装置，包括机体1、进风口2、出风口3、固定架4、连接块5、栓件6、自锁轮7、负压风机8、减震防护垫9、空腔10、伸缩抵压件11、预留腔12、第一固定块13、套杆14、第二固定块15、防护套16、弹簧抵件17、防护圈18和预留孔19，机体1的右侧固定有进风口2，且机体1的左侧固定有出风口3，并且机体1的下端设置有固定架4，固定架4的两侧上端均焊接有连接块5，且固定架4通过连接块5上端的栓件6与机体1螺纹连接，并且固定架4的内部下端安装有自锁轮7，出风口3的内侧固定负压风机8，固定架4的内部上端表面粘接有减震防护垫9，且固定架4的内部预留有空腔10，并且空腔10的内部侧边固定有伸缩抵压件11，伸缩抵压件11的内部预留有预留腔12，且预留腔12的内部上端焊接有第一固定块13，并且第一固定块13的内部下端设置有套杆14，套杆14的上端表面焊接有第二固定块15，且第二固定块15的外部表面与预留腔12的内部表面相互吻合连接，防护套16固定在伸缩抵压件11的内侧，且防护套16的内部等间距安装有弹簧抵件17，出风口3的外部边缘安装有防护圈18，且防护圈18的表面等间距开设有预留孔19；

固定架4的纵截面呈“U”状结构，且机体1的下端外部表面与固定架4的上端内部表面吻合连接，该结构可对机体1进行稳定固定，避免装置在使用过程中出现移动情况；

固定架4通过连接块5上端的栓件6与机体1组成拆卸安装结构，结构灵活，该装置结构可根据使用情况进行灵活调节，方便使用者进行运输和存放；

自锁轮7关于固定架4的内部纵截面中心位置对称设置有两个，结构稳定，方便工作人员对装置进行位置的移动，省时省力；

伸缩抵压件11的上下两端表面均与固定架4的内部上下两端壁面焊接固定，结构稳定，能够对上端的重量进行稳定承重；

套杆14通过预留腔12与伸缩抵压件11组成伸缩结构，且套杆14上端的第二固定块15的横截面大小面积与预留腔12的横截面大小面积相同，并且防护套16关于固定架4的横截面中心位置对称设置有两个，同时防护套16的纵截面呈梯形结构，防护套16为橡胶材质，套杆14通过预留腔12与伸缩抵压件11组成活动结构，能够根据使用情况对自身进行调节，橡胶材质的防护套16可在机体1与固定架4之间起到预先隔震效果，增加了装置结构的稳定性；

第二固定块15和第一固定块13均具有强磁性，且第二固定块15和第一固定块13相邻面互为同名磁极，该结构具有较好的吸震效果，在一定程度上避免震动通过转动传输至地面引起共振。

使用时，首先需要将该装置通过外部吊装机械和自锁轮7移动固定在使用位置，固定架4的纵截面呈“U”状结构，且机体1的下端外部表面与固定架4的上端内部表面吻合连接，该结构能够对机体1进行稳定固定，避免装置在使用过程中出现移动情况，结构稳定，需要使用时，将装置后端线路与外部电路进行连接，连接固定后，通过外部开关机体1内部的控制组件和负压风机8打开，将装置通过防护圈18和预留孔19与外部的通风管道进行法兰连接，将通风管道对准隧道，使装置能够对隧道内部起到通风效果，机体1在使用过程中会产生的震动通过减震防护垫9进行隔震，一定程度上减小震动的传输，机体1下端固定架4内部设置有空腔10，空腔10内部的呈中空结构，且其内部两侧均设置有伸缩抵压件11和弹簧抵件17，该结构能够使固定架4内部可起到较为充分的抵压效果，且固定架4受力时，伸缩抵压件11通过内部的套杆14组成活塞结构，减震效果较好，活动空间较为灵活，这样一个隧道的通风装置，可以很好的为需求者所使用。

综上可得，该隧道的通风装置，通过具有强磁性能的第二固定块15和第一固定块13该结构具有较好的吸震效果，在一定程度上避免震动通过转动传输至地面引起共振，且橡胶材质的防护套16可在机体1与固定架4之间起到预先隔震效果，增加了装置结构的稳定性，并且装置通过下端的自锁轮7能够进行位置的移动和运输，结构灵活，方便工作人员对其进行操作。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
