本实用新型属于矿井机械技术领域，更具体地说，特别涉及一种用于煤矿开采充填运输设备。

背景技术：

煤矿填充材料是用于煤矿中空填充，隔绝空气和封闭瓦斯的过程中的材料，该材料一般由A、B两种液体树脂混合后充分反应，可迅速膨胀原体积20-30倍，并在几分钟内硬化，整体有良好的抗压能力，并有突出的抗静电性能，防火高难燃等特点，受到广泛应用，在井下使用的时候需要将两种树脂材料的运送到工作面，然后将两种树脂混合使用。

基于上述，本发明人发现，树脂材料在井下的运输比较麻烦，在使用普通的平板车车体较宽占用井下空间，不适用井下环境，同时在运送时难以保证树脂材料罐的稳定性，同时在使用时输送管和枪头经常会出现因为存放不当造成损坏的问题，在使用输送管时经常会出现缠绕的问题，降低了工作效率。

于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种用于煤矿开采充填运输设备，以期达到更具有更加实用价值性的目的。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种用于煤矿开采充填运输设备，以解决现有的树脂材料在井下的运输比较麻烦，在使用普通的平板车车体较宽占用井下空间，不适用井下环境，同时在运送时难以保证树脂材料罐的稳定性，同时在使用时输送管和枪头经常会出现因为存放不当造成损坏的问题，在使用输送管时经常会出现缠绕的问题，降低了工作效率问题。

本实用新型用于煤矿开采充填运输设备的目的与功效，由以下具体技术手段所达成：

一种用于煤矿开采充填运输设备，包括底盘、罐体固定圈、立柱、挂钩、管卡、转向架、推手、车轮和绕管盘；所述底盘的右端面底部轴性连接有一组所述转向架；所述转向架的右侧顶部固定连接有一组所述推手；所述转向架和所述底盘底部均轴性连接有两组所述车轮；所述底盘左侧顶部设置有一组所述立柱；所述立柱顶部后端面设置有一组所述绕管盘。

进一步的，所述底盘顶部设置有两组所述罐体固定圈，所述罐体固定圈内圈直径略大于材料罐的外径；两组所述罐体固定圈为左右平行布置。

进一步的，所述立柱前端面均匀排布有四组所述挂钩。

进一步的，所述立柱的左端面固定连接有一组C型的所述管卡。

进一步的，所述底盘的右侧为半圆形，且半圆形的圆心与所述转向架同轴轴性连接。

与现有技术相比，本实用新型具有如下有益效果：

通过将罐体固定圈左右平行布置并将车体设置成狭长的形状，有利于在井下使用，减少对坑道的占用；通过采用设置罐体固定圈，防止材料罐在运输中倾倒；通过设置绕管盘可以将输送管收纳起来，使用收纳方便，提高工作效率，减少输送管的损坏几率；通过设置管卡将管头和枪头挂起来，方便使用的时候拿取，同时防止枪头摔坏或损坏；通过设置四组车轮相比三轮板车更加稳固，更加方便井下使用；通过设置转向架提高转向能力，提高在井下的适用能力；通过设置挂钩可以用来放置常用工具，方便使用，提高工作效率。

附图说明

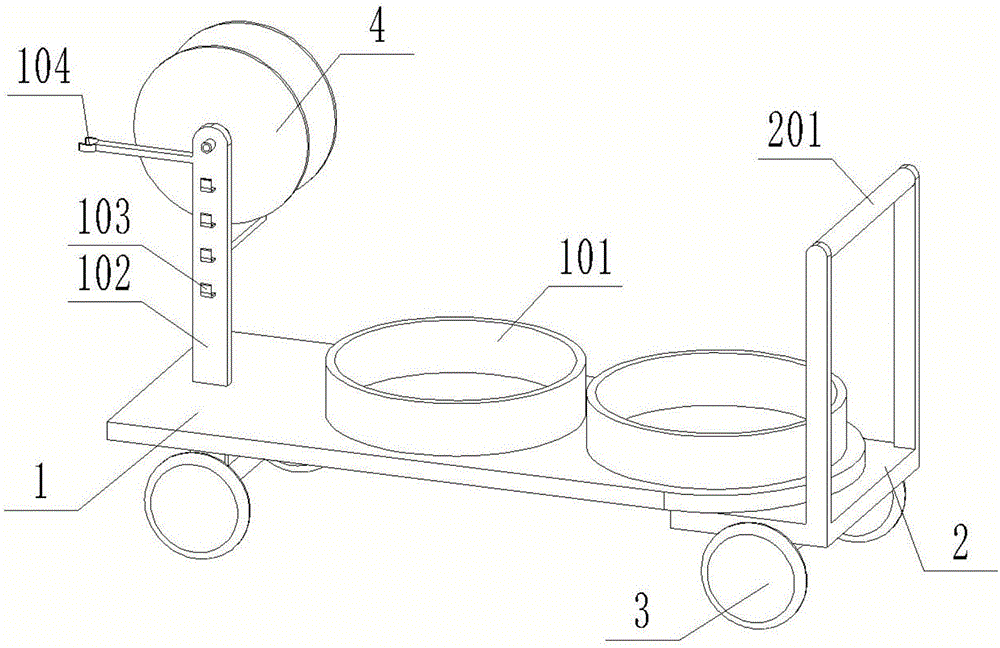

图1是本实用新型的轴侧结构示意图。

图2是本实用新型的左视图结构示意图。

图3是本实用新型的图2中A-A向剖视结构示意图。

图中，部件名称与附图编号的对应关系为：

1-底盘，101-罐体固定圈，102-立柱，103-挂钩，104-管卡，2-转向架，201-推手，3-车轮，4-绕管盘。

具体实施方式

下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。

在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例：

如附图1至附图3所示：

本实用新型提供一种用于煤矿开采充填运输设备，包括底盘1、罐体固定圈101、立柱102、挂钩103、管卡104、转向架2、推手201、车轮3和绕管盘4；所述底盘1的右端面底部轴性连接有一组所述转向架2；所述转向架2的右侧顶部固定连接有一组所述推手201；所述转向架2和所述底盘1底部均轴性连接有两组所述车轮3；所述底盘1左侧顶部设置有一组所述立柱102；所述立柱102顶部后端面设置有一组所述绕管盘4。

其中，所述底盘1顶部设置有两组所述罐体固定圈101，所述罐体固定圈101内圈直径略大于材料罐的外径；两组所述罐体固定圈101为左右平行布置。

其中，所述立柱102前端面均匀排布有四组所述挂钩103。

其中，所述立柱102的左端面固定连接有一组C型的所述管卡104。

其中，所述底盘1的右侧为半圆形，且半圆形的圆心与所述转向架2同轴轴性连接。

本实施例的具体使用方式与作用：

在使用时将两种材料罐放置在罐体固定圈101内进行固定，将输送管缠绕在绕管盘4上，在不用时将枪头挂置在管卡104上，在使用时将枪头拆下，将输送管从绕管盘4上拉出对需要充填的位置和空洞进行充填；在运输是通过推动推手201，并通过转向架2进行转向，通过挂钩103可以挂置常用的工具。

本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
