本实用新型涉及一种深井套管连接件，用于深井安装作业。

背景技术：

深井泵的最大特点是将电动机和泵制成一体，它是浸入地下水井中进行抽吸和输送水的一种泵，被广泛应用于农田排灌、工矿企业、城市给排水和污水处理等。深井泵在投入深井中的时候，会将井底的泥沙或是井道壁周围的泥沙激起，从而在将深井泵投入使用过程中，容易造成泥沙较多的附着在进水节上或进入进水节内，不利于深井泵的抽水作业，年度久了之后，深井泵体无法拔出来，现有的技术采取在深井泵外设置一套管来解决，现有套管包括外接接头和大小头套管，存在接口凸出、胶抱接不平整，容易脱节，连接端口与套管大小不一致，在下管作业中出现深井孔井壁“掉块”，“掉块”卡住套管不仅无法下到井底，而且造成套管提出困难；现有套管与套管的端口连接达不到很好的同心度，深井泵置于套管中在深井工作时，套管端口受一定的外力作用下产生偏移，不能保持良好的同心度，深井泵体更换时提出不顺畅等问题。

因此，有必要提供一种新的深井套管连接件解决以上技术问题。

技术实现要素：

本实用新型提供一种深井套管连接件，通过凸台内接的连接件使深井泵体在深井中，套管端口受一定的外力作用下不会偏移，能保持良好的同心度，若干年后更换深井泵时提出顺畅。

本实用新型的目的在于提供一种深井套管连接件，包括：

若干圆筒状套管，套管设置在深井孔内，防止深井孔壁掉块；

中间带限位凸台的内接管，用于圆筒状套管的连接，所述圆筒状套管的内径等于内接管的外径，限位凸台的外径与圆筒状套管外径相同；

透明胶带层，使内接管与圆筒状套管的连接更为牢固，并起到密封作用。

优选的，所述圆筒状套管的壁厚为3.0-3.2mm。

与相关技术相比，本实用新型提供的深井套管连接件具有套管端口受一定的外力作用下不会偏移，能保持良好的同心度，深井孔壁不易掉块，套管提起顺畅不易脱节。

附图说明

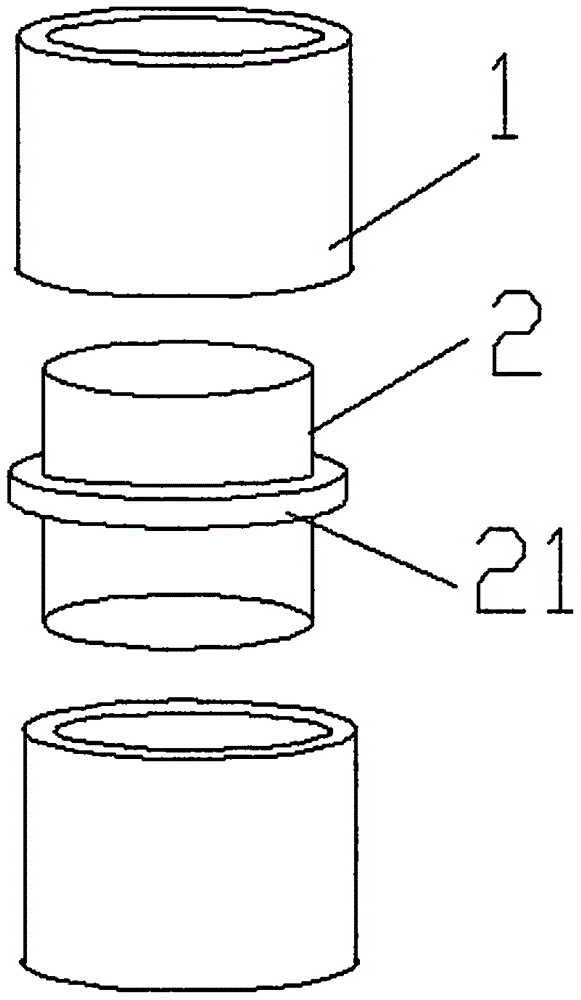

图1为本实用新型提供的深井套管连接件的立体局部剖结构示意图；

图2为图1内接管的结构示意图；

图3为图1内接管的剖视图。

具体实施方式

以下将参考附图并结合实施例来详细说明本实用新型。需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。为叙述方便，下文中如出现“上”、“下”、“左”、“右”字样，仅表示与附图本身的上、下、左、右方向一致，并不对结构起限定作用。

请同时参阅图1和图2，其中，图1为本实用新型提供的深井套管连接件的结构示意图；图2为图1内接管的俯视图；图3为内接管的剖视图。本实施提供的所述深井套管连接件包括若干圆筒状套管1、内接管2，本实施例的圆筒状套管的壁厚为3.0-3.2mm。

本实施例包括若干套管设置在深井孔内，防止深井孔壁掉块；

圆筒状套管之间采用中间带限位凸台21的内接管2连接，所述圆筒状套管的内径等于内接管的外径，限位凸台的外径与圆筒状套管外径相同；

内接管与圆筒状套管的连接处设置透明胶带层。

本实用新型提供的深井套管连接件的工作原理为：

井孔深100米设置套管防止井壁掉块作业中，内接管与第一根塑料圆筒状套管内接，内接管另一端与第二根塑料圆筒状套管内接，内接管与塑料圆筒状套管连接处采用透明胶带牢固固定，套管与套管的接口处无凸起，不仅防掉块且更换深井泵时易提出。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
