本实用新型涉及一种切削研磨式母锥,用于处理断钻杆事故，属钻探工程施工技术领域。

背景技术：

钻探施工过程中，钻杆断裂情况时有发生，母锥是处理断钻事故的主要工具。在处理孔内事故时，由于机器振动、地层破碎等原因，常会有掉块等孔内坍塌物堵住断裂钻杆事故头的上方，此时若使用传统母锥，母锥无法直接切削研磨坍塌物，必须重新起钻换掉母锥，并采取钻探手段来清除坍塌物，然后再次起钻换母锥至事故头锥取断裂钻杆。

目前处理断钻事故使用的传统母锥，存在以下缺陷：

1、传统钻探施工母锥在施工过程中，伴随钻机运转，孔内碎块发生震动弹跳，无法完成对孔内坍塌物的有效切削研磨。2、传统施工母锥遇到孔内坍塌物就无法施工，只能重新采取钻探手段，消除坍塌物后才可继续处理断钻事故。造成提取钻杆、换钻头、放钻杆等重复性工作，工作强度大，耗时长，劳动效率低。

本实用新型经文献检索，未见与本实用新型相同的公开报道。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，而提供一种切削研磨式母锥,用于处理断钻杆事故。

本实用新型的一种切削研磨式母锥装置，包括：钻杆（1）、与钻杆（1）通过螺纹旋转连接的母锥体（2）、弹簧片（3）、固定弹簧片（3）的铆钉（4）、镶焊于母锥体（2）底部的钻头体（5） 。

本实用新型采用市购材料和产品，按照常规方法制成。

本实用新型的优点在于：

1、通过新增铆钉固定弹簧片的结构，使得孔内碎块伴随钻机运转，不再发生震动弹跳，保持在一个相对稳固的状态，从而完成对孔内坍塌物的有效切削研磨。

2、遇到孔内坍塌物时可继续施工，无须再次采取钻探手段消除坍塌物，省去了提取钻杆、换钻头、放钻杆等重复性工作，工作强度大大降低，劳动效率提高。

附图说明：

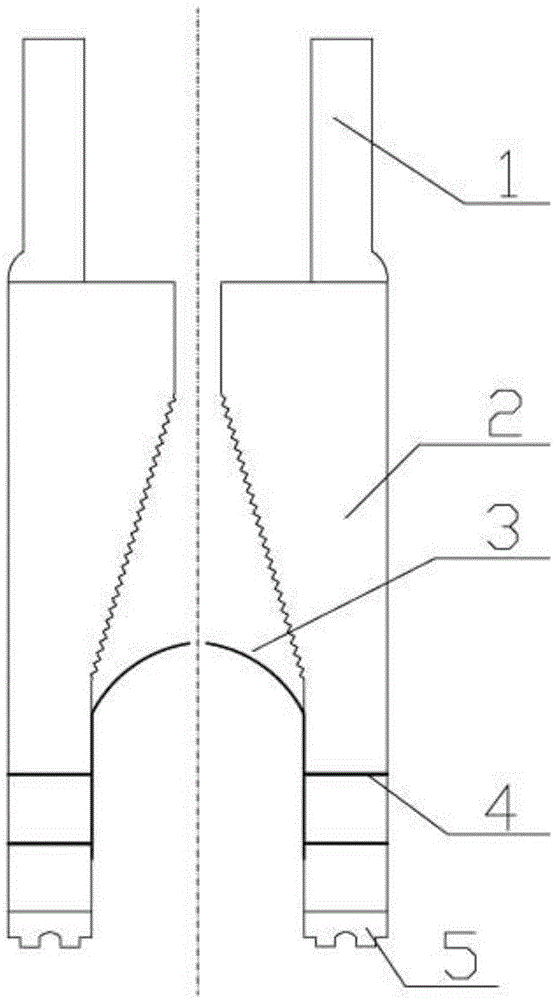

图1为本实用新型的主视结构示意图。

具体实施方式：

本实用新型的一种切削研磨式母锥装置，包括：钻杆1、与钻杆1通过螺纹旋转连接的母锥体2、弹簧片3、固定弹簧片3的铆钉4、镶焊于母锥体2底部的钻头体5 。

本实用新型采用市购材料和产品，按照常规方法制成。

本实用新型的工作过程如下：

（1）钻探施工过程遇到钻杆断裂情况时，将本新型母锥体2装置与钻杆1通过螺纹旋转连接后，下放至孔内事故位置，如孔内没有坍塌物，断裂钻杆将通过丝锥母锥体2的钻头体5和弹簧片3，进入核心丝牙部分，开动钻机运转，钻杆1回转的动力传递到螺纹部分，螺纹部分往下旋转攻取钻杆丝牙后形成连接件，牢牢固定钻杆1后，提钻完成断钻事故处理。

（2）如遇到孔内有坍塌物，开动钻机送冲洗液使动力传递到钻头体5，钻头体5开始切削研磨岩石，当有岩块进入母锥体2时，弹簧片3将把岩块弹出至钻头体5继续切削研磨，直至把岩块以及坍塌物研切削磨完后，再将母锥体2继续下放至断裂钻杆事故头，按步骤（1）操作，即可完成事故处理。

经实际使用表明，本实用新型完全达到设计功用要求。不仅能有效解决传统母锥无法切削研磨孔内坍塌物的问题，减少多次扫孔来回起钻的次数，有效降低劳动强度，提高生产效率，还能达到设计轻便直观、使用寿命长等特点。
