本实用新型涉及测井仪器的结构，尤其是一种充油式的ALPHA SUB仪器。

背景技术：

由于ALPHA SUB仪器在井下工作的最高温度为260℃，最高压强为170MPa，属于超高温、超高压仪器。国外设计的ALPHA SUB仪器没采用充油式设计，而是采用螺纹和超高温绝缘胶设计，这样设计的最大缺点是当仪器坏了，很难拆卸，很难维修。

技术实现要素：

本实用新型要解决上述现有技术的缺点，提供一种结构简单、拆卸方便的充油式的ALPHA SUB仪器。

本实用新型解决其技术问题采用的技术方案：这种充油式的ALPHA SUB仪器，主要包括芯轴、金属电极环和非金属绝缘环，金属电极环和非金属绝缘环依次套在芯轴的外部，金属电极环内装有压缩弹簧和活塞，芯轴外部与金属电极环和非金属绝缘环内部的空间内设有液压油。

所述金属电极环及非金属绝缘环均为2个，金属电极环和非金属绝缘环相互间隔分布，上部的金属电极环内装有压缩弹簧，下部的金属电极环内装有活塞。

所述非金属绝缘环的上下端面上设有O型圈。

所述芯轴上套有上管壳，上管壳位于非金属绝缘环的上部，上管壳的下端设有螺纹环，上管壳通过螺纹环连接固定。

所述下部的金属电极环的下端设有下端接管。

所述下端接管内设有内螺纹，芯轴的下端部设有外螺纹，下端接管与芯轴之间通过螺纹连接，下端接管内设有固定圈。

所述上管壳的上部设有另一个螺纹环。

所述芯轴的上端设有保护帽，芯轴的下端设有保护塞。

本实用新型有益的效果是：本实用新型结构通过分体式的结构形式，使得每个部件都能单独拆卸，简单的拆卸组装方式，使得安装和维修都十分方便，简化了操作的难度，降低了维护的成本。

附图说明

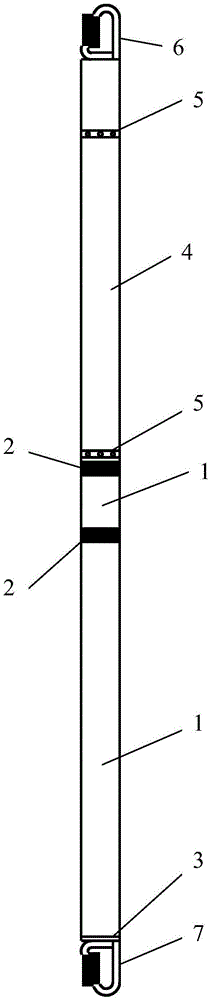

图1是本实用新型的结构示意图。

附图标记说明：金属电极环1，非金属绝缘环2，下端接管3，上官壳4，螺纹环5，保护帽6，保护塞7。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图所示，这种充油式的ALPHA SUB仪器，主要包括芯轴、金属电极环1和非金属绝缘环2，金属电极环1和非金属绝缘环2依次套在芯轴的外部，金属电极环1内装有压缩弹簧和活塞，芯轴外部与金属电极环1和非金属绝缘环2内部的空间内设有液压油。芯轴的上端设有保护帽6，芯轴的下端设有保护塞7。

其中，金属电极环1及非金属绝缘环2均为2个，金属电极环1和非金属绝缘环2相互间隔分布，上部的金属电极环1内装有压缩弹簧，下部的金属电极环1内装有活塞。非金属绝缘环2的上下端面上设有O型圈，起到密封的作用。

芯轴上套有上管壳4，上管壳4位于非金属绝缘环2的上部，上管壳4的下端设有螺纹环5，上管壳4通过螺纹环5连接固定。下部的金属电极环1的下端设有下端接管3。下端接管3内设有内螺纹，芯轴的下端部设有外螺纹，下端接管3与芯轴之间通过螺纹连接，下端接管3内设有固定圈。

上管壳4的上部设有另一个螺纹环5，当需要在芯轴上套有其他部件时，通过此螺纹环固定连接。装配时，取下保护帽6，直接套在芯轴上，与螺纹环相连接固定。

本实用新型工作时，首先拧下端接管3给压缩弹簧施加预紧力，从而产生轴向弹力，使得各个端面的O型圈受压缩而变形，这样就达到了密封的效果。芯轴外部与金属电极环1和非金属绝缘环2内部的空间内充满了液压油。当外部压强大于内部油压时，活塞往内部走；当外部压强小于内部油压时，活塞往外部走。最后达到内外压平衡，活塞就静止不动了。

除上述实施例外，本实用新型还可以有其他实施方式。凡采用等同替换或等效变换形成的技术方案，均落在本实用新型要求的保护范围。
