本实用新型涉及隧道施工技术领域，具体涉及一种盾构开仓换刀换气装置。

背景技术：

盾构在掘进中，可能因地层强度较大，对刀盘上的刀具产生磨损，导致盾构往前推进时速度较慢且没有速度，甚至造成刀盘磨损，故而要进行打开土仓换刀作业。土仓位于刀盘与隔离壁之间，隔离壁上设有排放土仓内的地层水或加水改良等作用的备用阀门，刀盘长时间埋深在数十米的地层下面切削掌子面(地层)。土仓仓内空间狭小、且密闭，只有一个在土仓隔离壁上开口60厘米的进仓口，用来运刀和人员进入。开仓后，土仓仓内温度高，散热效果差，空气流动严重受阻，对于施工人员进入后更换每把重约200斤的刀具，极为的不方便和身体各项机能降低，这样会加大施工效率的降低，且对人身健康造成极大的危害。在公告号为CN206571497U的专利文献中公布了一种切割更换刀具时的盾构机带压土仓换气系统，该方案直接通过空压机向土仓内输送空气，实际使用的时候存在较大的技术问题，因为空压机一旦启动将发出巨大的噪声，在空气改善的同时却引入了噪声的危害。

技术实现要素：

针对现有技术中的缺陷，本实用新型提供盾构开仓换刀换气装置，实现了改善土仓内温度和空气的同时，消除空压机产生的噪声。

为达到上述目的，本实用新型提供的盾构开仓换刀换气装置，包括空压机，所述空压机的出气口设有连通至土仓的进气管，所述进气管设有消音器，所述消音器包括有壳体，所述壳体设有进气口和出气口，所述进气口和出气口通过若干并联的分流通道连通，所述分流通道为S型曲线管道。

本方案的技术原理及技术效果如下：

通过空压机将外部相对低温的空气从进气管输送到土仓内，进而降低土仓内的温度，空气进入到土仓内后，加速土仓内的空气流动，将内部较差的空气从土仓的进仓口排出，进而改善土仓内的空气和温度；在进气管道上设置消音器，可以将空压机产生的噪声进行阻挡，避免噪声穿至土仓内部，便于工作人员的沟通，为工作人员提供一个温度适宜、空气清新、安静的工作环境，采用S型曲线管道，可显著增加声波在管道内的折射次数，进而逐渐将声波消解，由于管道为S型曲线管道，因此气流流动的时候阻力更小，使得气流顺畅的通过，不会对气体的流动产生阻力，S型曲线管道为若干并列形成的，因此可以提供足够的气流流过的横截面积，最大限度的降低消音器对气流产生的阻力。

进一步，所述壳体与分流通道之间填充有沥青矿渣棉，沥青矿渣棉具有很好的低频共振性能，可有效将空压机产生的噪声进行消解。

进一步，所述进气管还设有空气净化装置，可以将输送进入的空气进行净化，避免输送有危害劣质的空气。

进一步，所述空气净化装置包括设置在进气管上的过滤腔，所述过滤腔的侧壁设有侧窗，所述侧窗内插设有过滤板，所述过滤板对经过过滤腔的空气净化处理，过滤板可以从侧窗取出更换，因为空压机大功率工作过程中，空气净化装置的使用寿命将快速降低，当过滤板使用到期后，可以从侧窗将过滤板取出，然后更换新的过滤板插入侧窗继续进行净化。

进一步，所述过滤板内置有活性炭，活性炭比面积大，吸附性强，同时其呈颗粒状，可以更加容易进行固定，避免被高速流动的气流被带走。

进一步，所述进气管上设有与所述空气净化装置的并列的旁通管，所述旁通管上设有压力过载保护阀，当空气净化装置出现堵塞的时候，位于空压机一侧的进气管气压将上升，进而将压力过载保护阀打开，空气可以从旁通管通过，以便即使在空气净化装置堵塞的情况下，仍然有空气进入到土仓内，虽然空气相对没有过滤后的干净，但是仍能在一定程度上改善土仓内的环境。

进一步，所述旁通管的连接于所述空气净化装置的两端，即消音器独立于旁通管，消音器没有与旁通管并列，因为即使空气净化器不能工作了，消音器必须工作，将噪声隔离，因为一旦噪声进入到土仓内，工作人员就完全无法进行沟通，工作效率将严重受阻。

进一步，所述空气净化装置在所述进气管上位于所述消音器的气体流动的下游，在消音后在进行空气净化处理，通过消音器可以将绝大部分噪声进行隔离，然后在空气净化器在过滤空气的同时可以隔离剩余的极少的一部分噪声，通过二者的完美结合可以实现声音和空气的双重净化。

进一步，所述进气管连通至隔离壁上的备用阀门，巧妙利用土仓上的结构，避免重新开设通口，空气从备用阀门进入土仓，然后从进仓口排出。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，类似的元件或部分一般由类似的附图标记标识。附图中，各元件或部分并不一定按照实际的比例绘制。

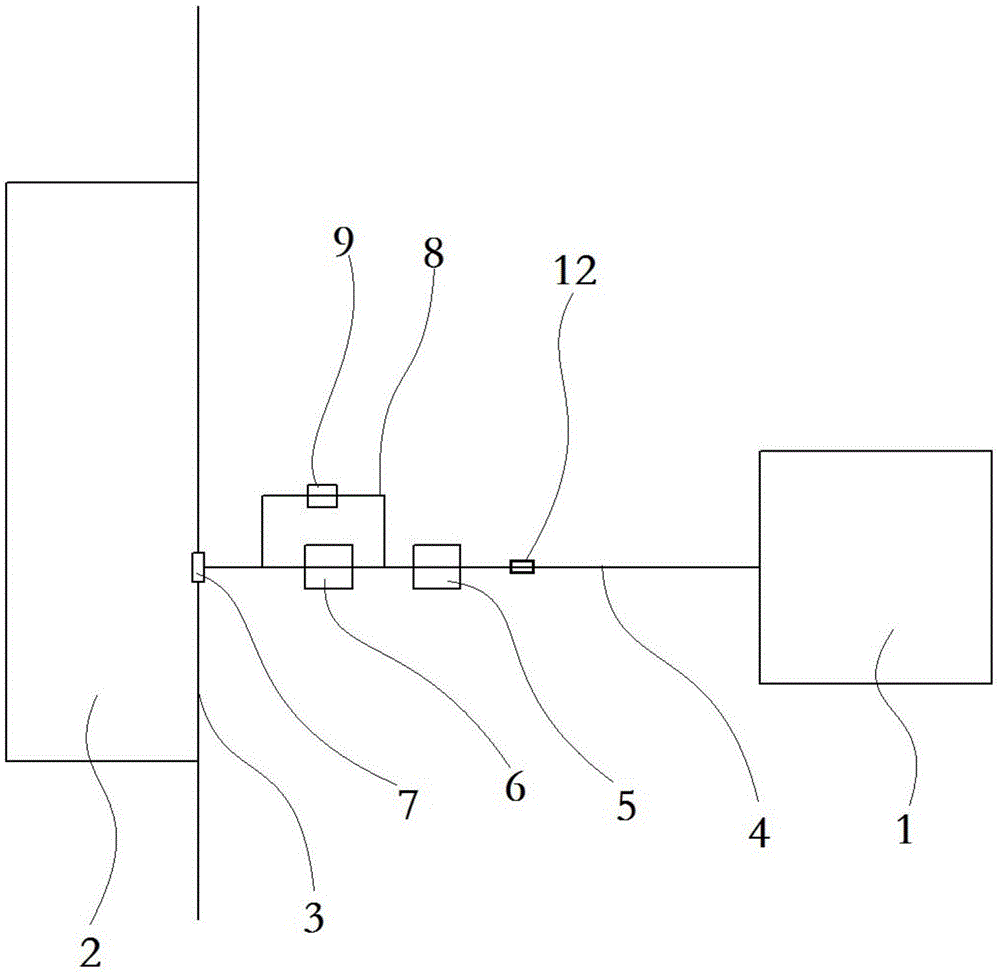

图1为本实用新型实施例的结构示意图；

图2为本实用新型实施例的空气净化装置的示意图；

图3为本实用新型实施例的消音器的结构示意图。

附图标记：

1-空压机；2-土仓；3-隔离壁；4-进气管；5-消音器；6-空气净化装置；7-备用阀门；8-旁通管；9-压力过载保护阀；10-过滤腔；11-过滤板；12-手动阀门；13-沥青矿渣棉；14-壳体；15-分流通道。

具体实施方式

下面将结合附图对本实用新型技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，因此只作为示例，而不能以此来限制本实用新型的保护范围。需要注意的是，除非另有说明，本申请使用的技术术语或者科学术语应当为本实用新型所属领域技术人员所理解的通常意义。

实施例：

如图1-3所示，本实用新型实施例包括空压机1，空压机1的出气口设有连通至土仓2的进气管4，进气管4连通至隔离壁3上的备用阀门7，进气管4设有消音器5和手动阀门12。通过在进气管4上设置消音器5，所述消音器包括有壳体14，所述壳体14设有进气口和出气口，所述进气口和出气口通过若干并联的分流通道连通，所述分流通道15为S型曲线管道体14与分流通道之间填充有沥青矿渣棉13，可以有效将空压机1产生的噪声隔离在土仓2外部，为工作人员在土仓2内提供一个安静并且空气和温度适宜的环境。

进气管4还设有空气净化装置6。空气净化装置6包括连接在进气管4上的过滤腔10，过滤腔10的侧壁设有侧窗，侧窗内插设有过滤板11，过滤板11使用寿命到期后可以从侧窗抽出，然后更换新的过滤板11进行使用，更换过程简单方便快速，可以显著降低空气净化率装置的更换成本。过滤板11对经过过滤腔10的空气净化处理，过滤板11内置有活性炭。

进气管4上设有与空气净化装置6的并列的旁通管8，旁通管8上设有压力过载保护阀9。旁通管8的连接于空气净化装置6的两端。空气净化装置6在进气管4上位于消音器5的气体流动的下游。当空气净化装置6使用发生堵塞的时候，位于空压机1的一侧进气管4气压变高，将打开压力过载保护阀9，空气通过旁通管8进入到土仓2内，以保证即使在空气净化装置6不能正常工作的情况下，仍然可以有空气进入到土仓2内部。由于空气净化装置6相对消音器5设置在进气管4的下游，因此在消音器5隔离大部分早上情况下，空气净化器还起到可以隔离剩余一小部分噪声的作用，一旦旁通阀打开，没有空气净化器隔离剩余一小部分噪声，土仓2内的人可以听到消音器5没有过滤掉的空压机1的一小部分噪声，以此可以起到提示工作人员空气净化器出现异常，需要查看更换。
