全自动无压风门的设计目前，应用于煤矿井下的风门种类很多，普遍存在风压较大时开启困难，关闭冲击力大，易发生挤伤人事故，同时风门故障率高，影响通风系统合理稳定，影响煤矿安全生产。
克服现有技术中不足，提供一种煤矿井下全自动无压风门，开启省力，不受风压大小影响，结构简单，方便实用，保证煤矿安全生产。

全自动无压风门的设计：

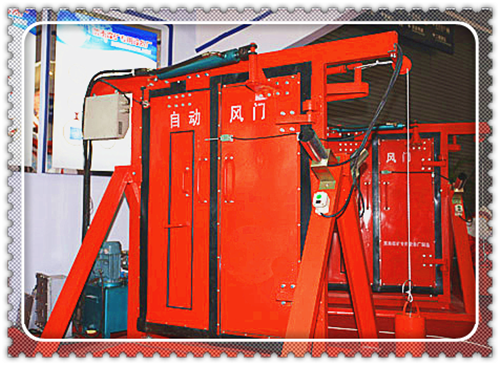

煤矿井下全自动无压风门，包括门组Ⅰ、门组Ⅱ，所述门组Ⅰ和门组Ⅱ各包括门框、门板Ⅰ、门板Ⅱ，所述门框内侧设有凸耳，门板Ⅰ一侧设有凸耳，门板Ⅱ一侧设有凸耳，门板Ⅰ和门板Ⅱ一侧凸耳搭接在门框内侧凸耳上，门板Ⅰ一侧凸耳和门框内侧凸耳通过销钉固定连接，门板Ⅱ一侧凸耳和门框内侧凸耳通过销钉固定连接，门框与门板之间拆装方便；门板Ⅰ和门板Ⅱ一侧设有支臂，支臂上设有转轴，转轴上部设有连杆，形成联动机构，门板Ⅰ支臂一侧设有气缸，气缸固定连接在门框上，气缸头部设有圆环，所述圆环套接在支臂转轴上，所述门板Ⅰ和门板Ⅱ上设有把手，门框上部设有摄像头，当行人通过时，摄像头传出信号给气缸，气缸顶出，门板Ⅰ向一侧开启，在联动机构的作用下，可使两扇门板异向同时开启，门板Ⅱ向另一侧开启，气缸收缩两扇门板同时关闭，开启省力，确保了门板的开启力与风压大小及风向无关，达到了平衡内外风压的目的。

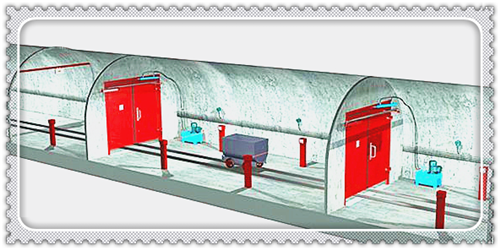

所述门组Ⅰ和门组Ⅱ之间设有保护罩，门组Ⅰ、门组Ⅱ、保护罩可形成一个临时避难场地，煤矿井下突发事件用于逃生，确保煤矿的安全生产。

全自动无压风门优点
1)开启省力，不受风压大小影响，结构简单，方便实用，保证煤矿安全生产；
2)摄像头传动信号，气缸顶出支臂，门板开启全自动，安全可靠，方便快捷；
3)门组Ⅰ和门组Ⅱ之间设有保护罩，形成一个避难空间，用于煤矿井下突发事件逃生。
