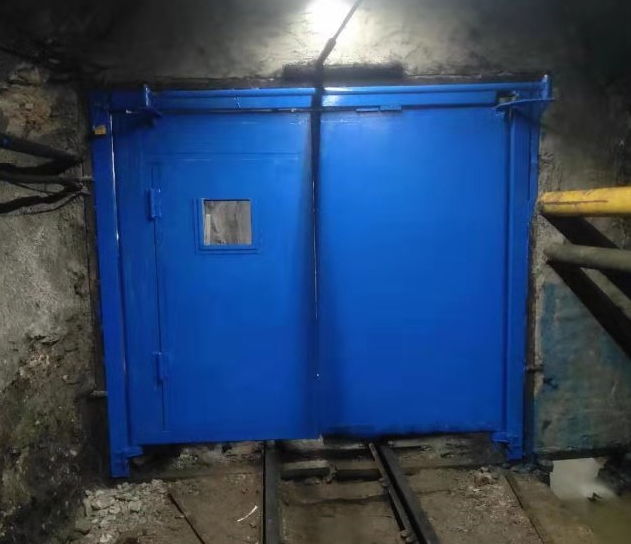

煤矿井下风门机械式闭锁装置,它包括第一风门和第二风门,两个风门均由分别门框和门扇构成,每一所述门框上均设置一个闭锁机构,所述闭锁机构包括锁槽,锁舌和复位弹簧,所述锁舌上设置有凹槽,所述凹槽与所述锁头相匹配,所述凹槽与所述锁头相对应时,所述门扇能够打开,所述凹槽与所述锁头错开时,所述门扇打不开;每一所述门扇上均设置一个吊桶,所述吊桶内套装有一个吊桶滑块,二者移动时配合;所述第一风门上的所述吊桶滑块通过一个牵引绳与所述第二风门上的所述锁舌的上端连接,反之亦然.

煤矿井下机械式风门实现矿井一组风门的相互闭锁,不能同时打开,保证矿井通风系统的正常,避免风流短路,实现采煤工作面的安全生产.
