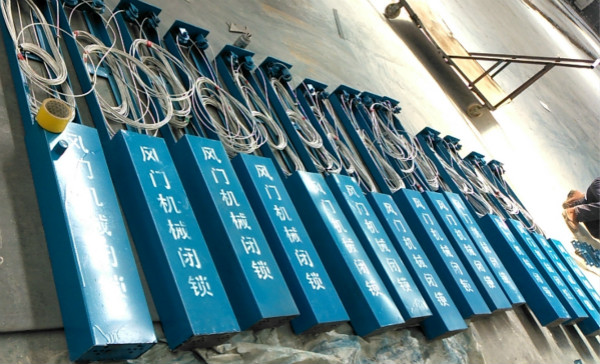

矿山井下使用的风门闭锁器，主要有两个通过钢丝绳与风门相连的滚筒、水平锁紧机构、垂直锁紧机构、配重和外壳等组成。当一组风门中的任一道一开动，通过与风门相连的钢丝绳带动其内部的一滚筒转动，使其内部的闭锁器动作，而将另一滚筒锁住而不能转动，从而实现两道风门之间的相互闭锁，两道风门间的相互闭锁可有效防止矿井风流短路，可为矿井的安全生产提供保障。

风门闭锁器目前，矿山井下通风系统中的风门之间一般都没有闭锁器或简单在两道风门之间拉一根细钢丝绳作为闭锁器使用，这种闭锁器的最大问题是：当两道风门中的一道风门没有开展时，另一道风门也可打开，这时两道风门就无法实现闭锁，很容易造成矿井风流短路，破坏矿井正常通风，给矿井的安全生产带来了隐患。

风门闭锁器发明内容

为了克服现有闭锁器存在的不足，本实用新型提供的风门闭锁器，可有效地实现风门间的闭锁，即当两道风门中的任一道风门一开动，闭锁器马上动作，另一道风门则无法开启，两道风门之间即可实现闭锁。闭锁器的研制成功可有效地杜绝矿井风流的短路，保证矿井的正常通风。

本实用新型解决其技术问题所采取的技术方案是：本闭锁器有外壳、两个滚筒、一个动滑轮、一个配重、左钢丝绳、右钢丝绳、水平锁紧机构、垂直锁紧机构、配重绳、拉绳等组成。左钢丝绳和右钢丝绳的一端分别连接两道风门，且另一端分别缠绕在两个滚筒上。在风门关闭状态下，两个滚筒的内边都有一个小豁口且相对，水平锁紧机构两端的两个小球正好对着两个滚筒的小豁口。

配重和垂直锁紧机构通过绳连接在动滑轮上
