自动无压风门的工作原理

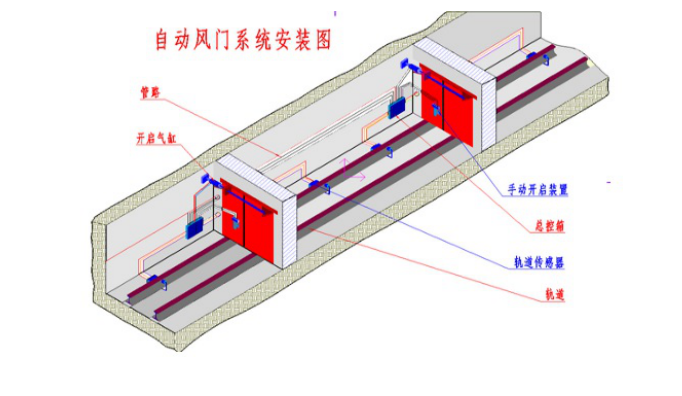

平衡式自动无压风门系统组成如图1所示，由两道门、电控装置、检测装置、传感装置、PLC控制系统等组成罔。两扇风门通过连杆I、连杆Il由连杆连接起来，形成四连杆反风门系统。当其中一扇风门受到一定的拉力作用时，通过四连杆机构作用，可使两扇风门异向同时开启，靠配重装置的重力作用使风门自动关闭。每道门如图2所示，由两扇门体、上下横梁、左右门框、牵引滑轮、电液推杆、连杆、牵引钢丝绳、配重装置等组成。
风门门体采用钢结构，具有足够的强度，其中一扇门上设有行人风门，门扇周边采用橡胶带密封，以减少风门漏风量。
1.2自动风门控制系统介绍
1一电液推杆；2一钢丝绳；3一牵引导轮；4一厶口人百；
5一左右门框；6一连杆I；7一牵引座；8一上横梁；9一连杆； 10一连杆Il；I l一配重导轮；12一门体；1 3一配重装置；
14一下横梁；巧一行人风门
图2自动控制风门结构简图自动控制系统由PLC可编程控制器、各种传感器及检测装置等组成；PLC作为综合计算机与自动化技术共同研发的新一代工业控制器，具有强大的通信和控制功能卩]。PLC可编程控制器通过接近开关检测接受信号传输实现对风门的开闭。
1.3信号检测系统介绍
风门的开启操作申请信号借助于光敏传感装置，每道风门设有两道光敏传感装置（安装于门体表面），其中一套供头灯照射申请开门，另一套供车灯脉冲照射申请开门。采用脉冲照射可以避免其他非开门光源造成系统误动作。
