本发明涉及石油钻井设备领域，具体地说，涉及一种泥浆净化设备。

背景技术：

在钻井过程中，为了防止井喷，则会向井眼内灌入与加压后的泥浆，使地层内外的压力相同，防止地层内的水或油液喷发，保障工程安全；同时灌入井眼的泥浆经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用；常规的泥浆净化设备通常需要多种设备，例如震动筛、除砂器等，结构相对复杂，且净化工序繁琐，净化效率较低。

技术实现要素：

为了解决上述现有技术的不足之处，本发明的目的在于提供一种泥浆净化设备，以克服现有技术中的缺陷。

为了实现上述目的，本发明提供了一种泥浆净化设备，包括支架、除岩罐、流管、V型管和除砂管，除岩罐固连在支架上，流管一端固连在除岩罐一侧，流管另一端与V型管固连，除砂器固连在V型管折角端底部，其中，除砂器包括直筒和锥筒，锥筒固连在直筒底部，直筒内转动连接有翻板，所述翻板上开设有孔，直筒一侧固连有搅拌电机，搅拌电机与所述翻板转动连接。

通过采用上述技术方案，当混有岩屑和砂石的泥浆回流到除岩罐时，先静置一段时间，因岩屑重量较大，则岩屑与泥浆在短时间内即可分层，随后再次启动泥浆泵，流管将浮于上方的泥浆抽入到V型管内，因砂石重量较轻，则在除岩罐内砂石不能全部与泥浆分离，在流到V型管时，在重力作用下，砂石在V型管底沉积，同时打开除砂管，使砂石和泥浆同时流到除砂管内，随后在翻板的转动下，将砂石从泥浆中过滤出并拍入锥筒内，泥浆则在泥浆泵的作用下继续流向V型管的出口端；通过设置除岩罐和除砂管即可将大部分混入泥浆的岩屑和砂石从泥浆中分离出，达到优良的净化作用。

作为对本发明的进一步说明，优选地，除岩罐包括直罐和锥罐，直罐和锥罐外径大于直筒和锥筒外径，锥罐固连在直罐底部，锥罐底部固连有出石管。

通过采用上述技术方案，设置锥罐减少岩屑的存量，在相同流量下，可使除岩罐抬高泥浆水面，便于流管尽可能多的吸附分层后的泥浆；同时设置出石管便于将岩屑导出除岩罐外。

作为对本发明的进一步说明，优选地，V型管远离流管一端固连有过滤管。

通过采用上述技术方案，设置过滤管进一步过滤颗粒小于翻板孔隙的砂石，提高对泥浆的净化。

作为对本发明的进一步说明，优选地，过滤管远离V型管一端架设有离心机，离心机包括旋转电机和离心筒，旋转电机固连在支架上，离心筒固连在支架之间，旋转电机输出端与离心筒内离心器转动连接。

通过采用上述技术方案，设置离心机可将泥浆中混有的过量泥土从泥浆中分离，防止泥浆的含泥量过高而使泥土沉积在管道内而堵塞管道。

本发明具有以下有益效果：

本发明通过设置除岩罐清除泥浆中的岩屑，设置除砂管清除泥浆中的砂石，设置离心机清除过量泥土，利用三组设备即可对泥浆进行净化，减少众多设备的使用，简化净化过程，提高净化效率。

附图说明

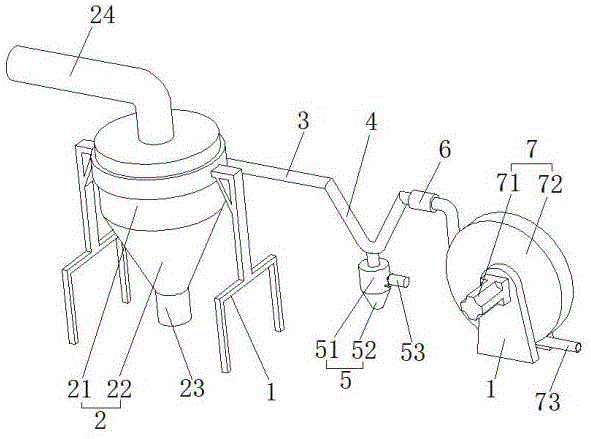

图1为本发明的前视图；

图2是本发明的后视图。

附图标记说明：

1、支架；2、除岩罐；21、直罐；22、锥罐；23、出石管；24、进浆管；3、流管；4、V型管；5、除砂管；51、直筒；52、锥筒；53、搅拌电机；6、过滤管；7、离心机；71、旋转电机；72、离心筒；73、出水管。

具体实施方式

为了能够进一步了解本发明的结构、特征及其他目的，现结合所附较佳实施例附以附图详细说明如下，本附图所说明的实施例仅用于说明本发明的技术方案，并非限定本发明。

一种泥浆净化设备，结合图1、图2，包括支架1、除岩罐2、流管3、V型管4和除砂管5，除岩罐2固连在支架1上，除岩罐2包括直罐21和锥罐22，直罐21为圆柱罐，锥罐22为倒圆锥状罐，锥罐22固连在直罐21底部，锥罐22底部固连有出石管23，直罐21顶部固连有进浆管24；流管3为圆柱管，流管3一端固连在除岩罐2一侧，流管3另一端与V型管4固连，除砂器5固连在V型管4折角端底部，除砂器5包括直筒51和锥筒52，直筒51为圆柱罐，锥筒52为倒圆锥状，罐锥筒52固连在直筒51底部，直罐21和锥罐22外径大于直筒51和锥筒52外径，直筒51内转动连接有翻板，所述翻板上开设有孔，所述孔外径小于砂石外径，直筒51一侧固连有搅拌电机53，搅拌电机53与所述翻板转动连接。

结合图1、图2，当混有岩屑和砂石的泥浆从进浆管24回流到除岩罐2时，先静置一段时间，因岩屑重量较大，则岩屑与泥浆在短时间内即可分层，随后再次启动泥浆泵，流管3将浮于上方的泥浆抽入到V型管4内，因砂石重量较轻，则在除岩罐2内砂石不能全部与泥浆分离，在流到V型管4时，在重力作用下，砂石在V型管4底沉积，同时打开除砂管5，使砂石和泥浆同时流到除砂管5内，随后在翻板的转动下，将砂石从泥浆中过滤出并拍入锥筒52内，泥浆则在泥浆泵的作用下继续流向V型管4的出口端；通过设置除岩罐2和除砂管5即可将大部分混入泥浆的岩屑和砂石从泥浆中分离出，达到优良的净化作用；设置锥罐22减少岩屑的存量，在相同流量下，可使除岩罐2抬高泥浆水面，便于流管3尽可能多的吸附分层后的泥浆；同时设置出石管23便于将岩屑导出除岩罐2外。

结合图1、图2，V型管4远离流管3一端固连有过滤管6，过滤管6内置有多层过滤网，设置过滤管6进一步过滤颗粒小于翻板孔隙的砂石，提高对泥浆的净化；过滤管6远离V型管4一端架设有离心机7，离心机7包括旋转电机71和离心筒72，旋转电机71固连在支架1上，离心筒72固连在支架1之间，旋转电机71输出端与离心筒72内离心器转动连接，设置离心机7可将泥浆中混有的过量泥土从泥浆中分离，防止泥浆的含泥量过高而使泥土沉积在管道内而堵塞管道。

需要声明的是，上述发明内容及具体实施方式意在证明本发明所提供技术方案的实际应用，不应解释为对本发明保护范围的限定。本领域技术人员在本发明的精神和原理内，当可作各种修改、等同替换或改进。本发明的保护范围以所附权利要求书为准。
