本实用新型属于单体支柱柱靴技术领域，涉及一种矿用柱靴。

背景技术：

在地面松软的煤矿地区使用单体液压支柱进行工程作业时，容易造成支柱钻地，严重威胁了人身安全与工作效率。为防止液压支柱钻入地面，必须采用柱靴增大液压支柱对地接触面积，传统的圆形柱靴强度不高，稳定性不好，液压支柱容易发生侧滑和偏移，同时柱靴需求量巨大，并且在使用过程中容易丢失，损毁。

技术实现要素：

本实用新型的目的是提供一种矿用柱靴，克服了现今柱靴稳定性不好，易发生侧滑和偏移，需求量巨大，使用过程中容易丢失损毁的问题。

本实用新型的技术方案是，一种矿用柱靴，包括支撑底板和固接在支撑底板表面上的防偏移限位棒，支撑底板上还开有通孔，通孔将钢丝绳一端与支撑底板连接。

本实用新型的特征还在于，

其中支撑底板呈矩形。

其中支撑底板呈正方形。

其中防偏移限位棒有四根，呈矩形。

其中四根防偏移限位棒具有凹凸状表面。

其中四根防偏移限位棒内部包围的支撑底板具有凹凸状表面。

其中四根防偏移限位棒焊接在支撑底板表面。

本实用新型的有益效果是，

采用矩形支撑底板，增大了接触面积，受力状态好，稳定性良好；

采用了四根呈矩形的防偏移限位棒，表面具有凹凸结构，增大了摩擦力，使液压支柱不易发生偏移和侧滑；

通过通孔连接液压支柱和柱靴，柱靴不易丢失；

整体由废铁制得，节约了成本，满足煤矿施工中的大量需求。

附图说明

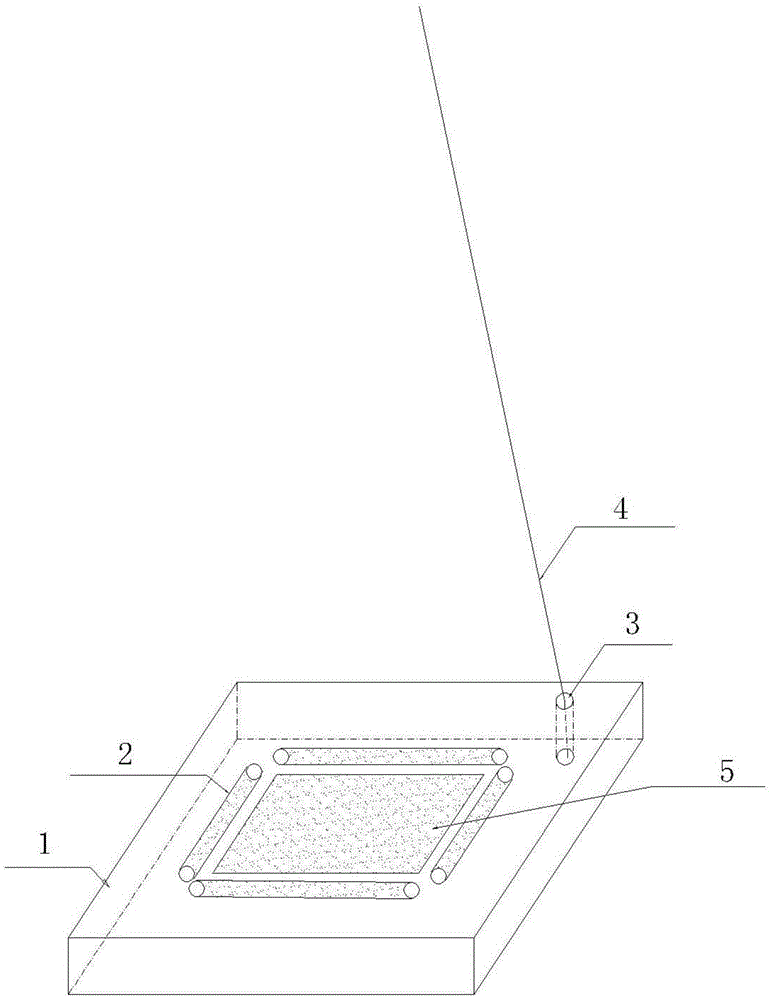

图1是本实用新型一种矿用柱靴的结构示意图。

图中，1.支撑底板，2.防偏移限位棒，3.通孔，4.钢丝绳，5.凹凸状表面。

具体实施方式

下面结合附图和具体实施方式对本实用新型进行详细说明。

本实用新型提供的一种矿用柱靴的结构示意图如图1所示，包括支撑底板1和固接在支撑底板1表面上的防偏移限位棒2，支撑底板1上还开有通孔3，通孔3将钢丝绳4一端与支撑底板1连接；支撑底板1呈矩形；进一步的，支撑底板1呈正方形；防偏移限位棒2有四根，呈矩形；四根防偏移限位棒2表面具有凹凸装表面5；四根防偏移限位棒2内部包围的支撑底板1具有凹凸状表面5；四根防偏移限位棒2焊接在支撑底板表面。在本实施例中，支撑底板1是长宽均为300mm，高为20mm的矩形体。

本实用新型采用了矩形的支撑底板1，增大了支柱的对地接触面积，稳定性良好，有效减少支柱钻底量，保证支柱初撑力。通过呈矩形的四根防偏移限位棒2将液压支柱固定在支撑底板1上，防偏移限位棒2能有效防止支柱发生偏移和侧滑。对防偏移限位棒2和支撑底板1表面进行了处理，通过刻凹凸花纹、滚花或喷砂手段得到了凹凸状表面5，增大液压支柱与柱靴之间摩擦力，更加有效地提高了液压支柱的稳定性。为避免发生柱靴在施工中容易丢失损毁的情况，在支撑底板1上还开设一通孔3，钢丝绳4一端固定在通孔3内，另一端与液压支柱进行连接。

本实用新型使用废铁制得，煤矿中废弃钢材充足，用废弃材料做原料，有效节约了成本，满足煤矿施工中的大量需求。

以上所述实施例仅表达了本实用新型的实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
