本实用新型涉及PDC钻头技术领域，尤其涉及一种钻井用扭冲提速钻头。

背景技术：

随着我国各能源区块开发勘探力度加大，井越钻越深，钻遇地层日益复杂。粘滑现象是PDC钻头在复杂地层机械钻速低、钻井效率低的主要制约因素，该现象尤其是在硬地层、深井钻进中表现地更为明显、更剧烈。

在钻井过程中存在以下问题：

1)当钻柱提供给钻头的扭矩小于工作面上岩石的剪切极限时，钻头停止跟随钻柱转动，此时钻头处于粘滞状态；

2)当钻柱中积蓄的扭矩大于工作面上岩石剪切极限时，钻柱中扭矩将瞬间释放，使钻头绕轴向做不规则的变速运动，对钻头造成极大破坏作用，导致钻头钻井不稳定、故障率高、使用寿命短。

因此需要开发改善以上缺陷的提速钻头。

技术实现要素：

本实用新型的目的是针对上述背景技术中的不足，提供一种钻井用扭冲提速钻头，以解决现有技术中钻头在钻井过程中粘滞的技术问题。

为实现上述目的，本实用新型采用了如下的技术方案：

钻井用扭冲提速钻头，包括外套管、前接头和钻头，所述外套管顶端设置有连接头，所述前接头一端与所述钻头连接，另一端卡接有卡环，所述卡环与所述外套管固定连接，所述外套管内还设置有定位套，所述定位套固定连接在所述卡环上，所述定位套内插接有内缸，所述内缸底端与所述PDC钻头接触，所述内缸和钻头中心处均倾斜的开设有气流通道。

相比于现有技术，本实用新型具有如下有益效果：

本实用新型提供了一种钻井用扭冲提速钻头，其通过在外套管内设置定位套，并在定位套内连接内缸和PDC钻头，使得内缸和PDC钻头的连接更加稳定，在钻井时，运行更加可靠，故障率更低；另外，在钻井过程中突然发生粘滞现象时，PDC钻头突然停止转动，由于本实用新型中将内缸中心的气流通道进行倾斜设置，且PDC钻头也相应的倾斜设置气流通道，因此当高压气流以一定倾斜角度向PDC钻头内流动时，高压气流对PDC钻头具有极大的冲击作用力，此时PDC钻头在高压气流的冲击作用下发生轴向和周向两个方向的震动，表现为向钻井方向和转动方向上的位移，从而使得发生粘滞的PDC钻头再次转动起来，克服粘滞现象。

附图说明

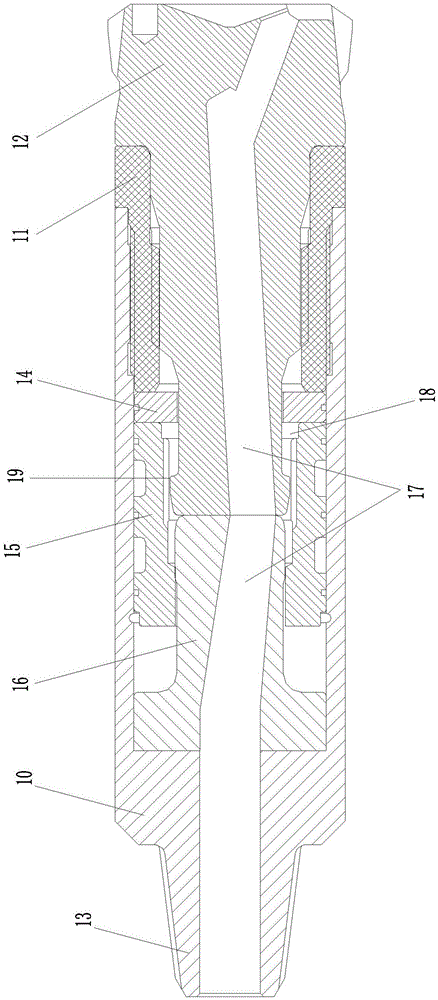

图1为本实用新型的结构示意图。

具体实施方式

下面结合附图及实施例对本实用新型中的技术方案进一步说明。

如图1所示，作为一种优选实施例，本实用新型提出了一种钻井用扭冲提速钻头，包括外套管10、前接头11和PDC钻头12，所述外套管10顶端设置有连接头13，所述前接头11一端与所述PDC钻头12连接，另一端卡接有卡环14，所述卡环14与所述外套管10固定连接，所述外套管10内还设置有定位套15，所述定位套15固定连接在所述卡环14上，所述定位套15内插接有内缸16，所述内缸16底端与所述PDC钻头12接触，所述内缸16和PDC钻头12中心处均倾斜的开设有气流通道17；所述气流通道17成螺旋形，且内缸16和PDC钻头12内的气流通道直径相当；所述限位台18与卡环14和定位套15均固定连接，所述前接头11与所述外套管10焊接连接。

上述方案克服钻头粘滞的原理是：在钻井过程中突然发生粘滞现象时，PDC钻头12突然停止转动，由于本实用新型中将内缸16中心的气流通道17进行倾斜设置，且PDC钻头12也相应的倾斜设置气流通道，因此当高压气流以一定倾斜角度向PDC钻头12内流动时，高压气流对PDC钻头12具有极大的冲击作用力，此时PDC钻头12在高压气流的冲击作用下发生轴向和周向两个方向的震动，表现为向钻井方向和转动方向上的位移，从而使得发生粘滞的PDC钻头12再次转动起来。

优选的，所述定位套15内设置有限位台18，所述PDC钻头12顶端伸入所述定位套15内，且PDC钻头12顶部设置有卡接部19，所述卡接部19的直径大于所述限位台18的直径。当PDC钻头12通过卡接部19卡在定位套15的限位台18内后，钻头在发生轴向和周向震动时，钻头始终在定位台15内活动，从而防止PDC钻头12与定位套15脱离，导致PDC钻头滞留在岩层内，无法取出，造成PDC钻头的损失。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
