本实用新型涉及建筑工程技术领域，尤其涉及用于建筑工程的打孔定位装置。

背景技术：

建筑是建筑物与构筑物的总称，是人们为了满足社会生活需要，利用所掌握的物质技术手段，并运用一定的科学规律、风水理念和美学法则创造的人工环境，建筑工程，指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体，其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间，满足人们生产、居住、学习、公共活动需要的工程。

在建筑工程中，施工人员经常需要在地面进行打孔作业，但是，现有的打孔作业主要依靠施工人员手持操作，在打孔作业中，受到振动的原因，常常导致打孔偏移的现象发生，影响建筑工程进度。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的用于建筑工程的打孔定位装置。

为了实现上述目的，本实用新型采用了如下技术方案：

用于建筑工程的打孔定位装置，包括底座，所述底座两侧的两端均通过螺栓连接有竖直设置的液压油缸，所述底座的顶部一侧开设有圆形通孔，所述底座的顶部位于圆形通孔的两侧均开设有竖直设置的安装通孔，且安装通孔的内部通过螺栓连接有电动推杆，所述电动推杆的底部通过螺栓连接有限位钉，两个所述电动推杆的顶部均通过螺栓连接有竖直设置的滑杆，且两个滑杆的圆周外壁均滑动连接有滑块，两个所述滑块之间通过螺栓连接有同一个安装架，且安装架的顶部通过螺栓连接有把手，所述把手的顶部开设有凹槽，且凹槽的内部安装有水平尺，所述安装架的内部通过螺栓连接有打孔电机，所述打孔电机的输出轴通过螺栓连接有打孔钻杆，两个所述电动推杆相互靠近的一侧均铰接有半圆形结构的封盖，两个所述封盖的顶部均开设有通槽，且两个通槽的内部均通过螺栓连接有激光射灯。

优选的，所述液压油缸的底部通过螺栓连接有减震器，且减震器的底部铰接有安放底座。

优选的，所述底座的底部四角均通过螺栓连接有支撑柱，且支撑柱的底部通过螺栓连接有滚轮。

优选的，两个所述封盖相互靠近的一端中部开设有与打孔钻杆相匹配的通孔，且封盖为塑料材质制成。

优选的，两个所述封盖的底部均熔接有防护罩，且两个激光射灯的底部分别位于防护罩的内部。

优选的，所述底座的顶部另一侧通过螺栓连接有防滑垫。

优选的，所述液压油缸和电动推杆通过开关连接有控制器，且开关和控制器通过螺栓安装在安装架上。

本实用新型的有益效果为：

1.本实用新型提出的打孔定位装置，在使用时，通过调节液压油缸，调节底座的平整度，使得底座处于水平面，打孔位置确定后，电动推杆将限位钉插入地面以下，可以有效的避免定位装置在打孔作业过程中发生偏移的现象发生，保持打孔定位的稳定性。

2.本实用新型提出的打孔定位装置，打孔作业过程中，利用滑杆与滑块将打孔电机进行限定，施工人员手持把手，对打孔电机进行升降即可，降低施工人员的劳动量，提高工作效率。

3.本实用新型提出的打孔定位装置，在需要移动时，液压油缸将安放底座抬起，使得打孔定位装置移动简单方便，同时，通过激光射灯进行打孔位置的辅助定位，使得打孔定位装置定位简单方便，提高工作效率。

附图说明

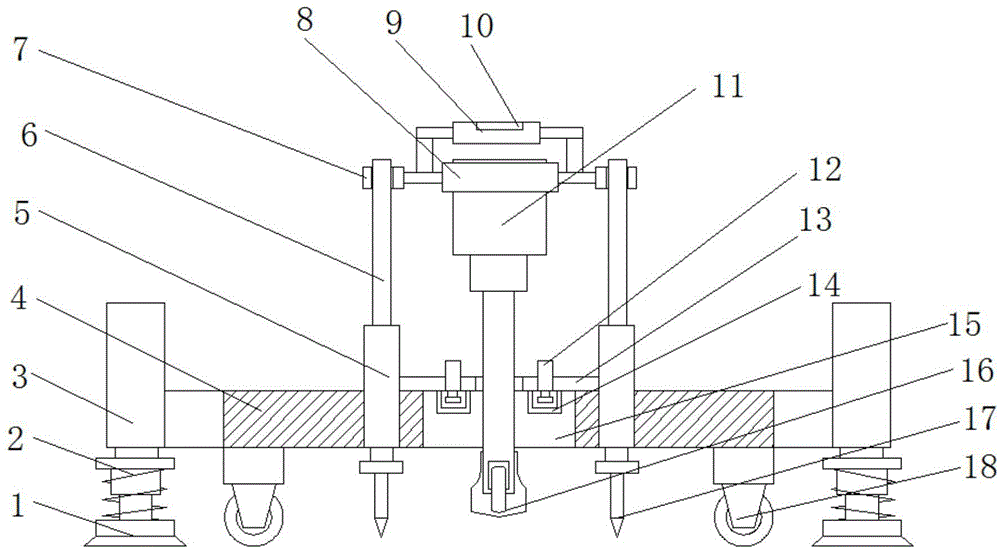

图1为本实用新型提出的用于建筑工程的打孔定位装置的结构示意图；

图2为本实用新型提出的用于建筑工程的打孔定位装置的局部俯视结构示意图；

图3为本实用新型提出的用于建筑工程的打孔定位装置的安装架结构示意图。

图中：1安放底座、2减震器、3液压油缸、4底座、5电动推杆、6滑杆、7滑块、8安装架、9把手、10水平尺、11打孔电机、12激光射灯、13封盖、14防护罩、15圆形通孔、16打孔钻杆、17限位钉、18滚轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，用于建筑工程的打孔定位装置，包括底座4，底座4两侧的两端均通过螺栓连接有竖直设置的液压油缸3，底座4的顶部一侧开设有圆形通孔15，底座4的顶部位于圆形通孔15的两侧均开设有竖直设置的安装通孔，且安装通孔的内部通过螺栓连接有电动推杆5，电动推杆5的底部通过螺栓连接有限位钉17，两个电动推杆5的顶部均通过螺栓连接有竖直设置的滑杆6，且两个滑杆6的圆周外壁均滑动连接有滑块7，两个滑块7之间通过螺栓连接有同一个安装架8，且安装架8的顶部通过螺栓连接有把手9，把手9的顶部开设有凹槽，且凹槽的内部安装有水平尺10，安装架8的内部通过螺栓连接有打孔电机11，打孔电机11的输出轴通过螺栓连接有打孔钻杆16，两个电动推杆5相互靠近的一侧均铰接有半圆形结构的封盖13，两个封盖13的顶部均开设有通槽，且两个通槽的内部均通过螺栓连接有激光射灯12。

本实用新型中，液压油缸3的底部通过螺栓连接有减震器2，且减震器2的底部铰接有安放底座1，底座4的底部四角均通过螺栓连接有支撑柱，且支撑柱的底部通过螺栓连接有滚轮18，两个封盖13相互靠近的一端中部开设有与打孔钻杆16相匹配的通孔，且封盖13为塑料材质制成，两个封盖13的底部均熔接有防护罩14，且两个激光射灯12的底部分别位于防护罩14的内部，底座4的顶部另一侧通过螺栓连接有防滑垫，液压油缸3和电动推杆5通过开关连接有控制器，且开关和控制器通过螺栓安装在安装架8上。

工作原理：在使用时，通过调节液压油缸3，调节底座4的平整度，使得底座4处于水平面，打孔位置确定后，电动推杆5将限位钉17插入地面以下，可以有效的避免定位装置在打孔作业过程中发生偏移的现象发生，打孔作业过程中，利用滑杆6与滑块7将打孔电机11进行限定，施工人员手持把手9，对打孔电机11进行升降即可，降低施工人员的劳动量，在需要移动时，液压油缸3将安放底座1抬起，使得打孔定位装置移动简单方便，同时，通过激光射灯12进行打孔位置的辅助定位，使得打孔定位装置定位简单方便，提高工作效率。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
