本实用新型涉及连接装置技术领域，具体是一种长螺旋钻机立柱体支承座与底座连接装置。

背景技术：

如今，伴随着高铁、房地产、新农村改造的开发建设，桩工机械得到了迅猛的发展，尤其是长螺旋钻机和旋挖钻机得到了空前的发展。长螺旋钻机的稳定性是大家关注的焦点，这就要求连接的轴套的配合好；尤其是长螺旋钻机的立柱与平台连接的铰链轴，如果配合间隙小，稳定性就会好一点，在维修时该轴很难拆卸，在装配时又很难装配；费工费时，很不方便，而且该轴在施工过程中容易在孔内轴向移动，将限位块磨断，成为安全隐患。

目前，普通长螺旋钻机的立柱与平台的铰链轴与套都比较长，直径大，重量大，配合间隙小，连接部分的直径都一样，在维修时轴很难拆卸，在装配时又难装配；而且该轴在施工过程中容易在孔内轴向移动，将限位块磨断，成为安全隐患。因此，本领域技术人员提供了一种长螺旋钻机立柱体支承座与底座连接装置，以解决上述背景技术中提出的问题。

技术实现要素：

本实用新型的目的在于提供一种长螺旋钻机立柱体支承座与底座连接装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种长螺旋钻机立柱体支承座与底座连接装置，包括支撑座组件、底座组件、连接轴、平台组件、立柱体组件、垫圈和轴端上压盖，所述支撑座组件上端设置有立柱体组件，所述支撑座组件下端通过连接轴连接底座组件，所述底座组件左部上侧连接有轴端上压盖，所述底座组件设置于平台组件上端中部，所述连接轴中部套设有垫圈。

作为本实用新型进一步的方案：所述底座组件右端上侧设置有安装孔，所述安装孔的孔径与连接轴右部的直径相匹配。

作为本实用新型再进一步的方案：所述底座组件的纵截面呈U字形。

作为本实用新型再进一步的方案：所述连接轴中部的直径大于左部和右部的直径，且连接轴左部和右部的直径相同。

作为本实用新型再进一步的方案：所述底座组件底端的厚度大于左壁和右壁的厚度。

作为本实用新型再进一步的方案：所述连接轴的材料为高强度锰合金。

与现有技术相比，本实用新型的有益效果是：

本实用新型在结构上设计简单合理，使用起来方便快捷，实用性很高，本实用新型涉及一种长螺旋钻机立柱体支承座与底座连接装置，工作时，在连接轴、底座组件和轴端上压盖的共同作用下，安装维修快速方便，而且配合精度提高，从而提高了钻机工况的稳定性，装卸同一长度的轴，改进后的结构只需原来五分之一的时间，既降低了装卸成本，又消除了安全隐患，延长了装置的使用寿命，降低了生产成本，适合普及推广。

附图说明

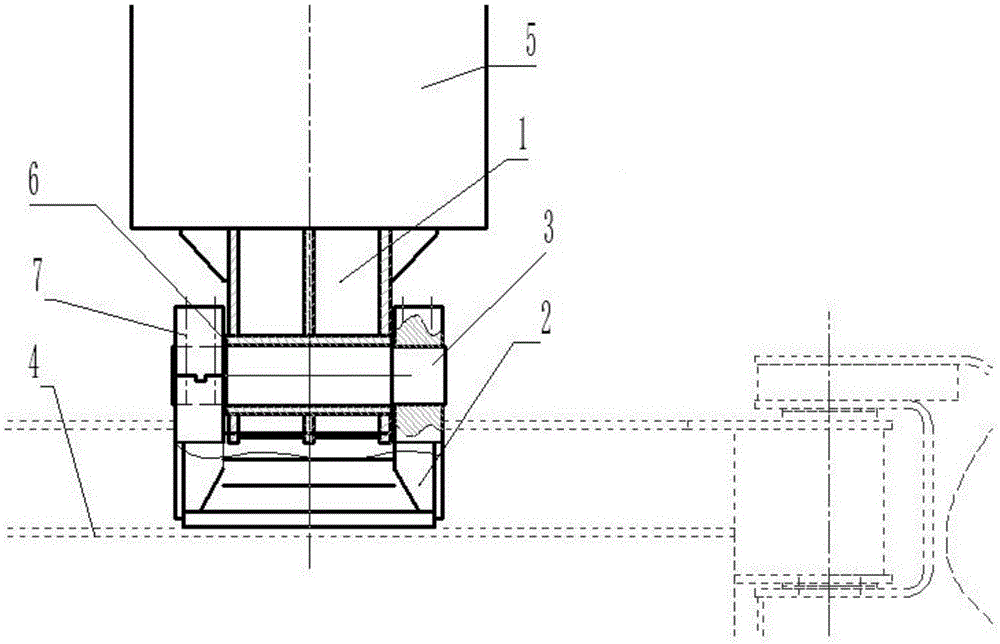

图1为一种长螺旋钻机立柱体支承座与底座连接装置的技术改进后连接示意图。

图2为一种长螺旋钻机立柱体支承座与底座连接装置的原始普通连接示意图。

图3为一种长螺旋钻机立柱体支承座与底座连接装置中技术改进后连接轴的示意图。

图4为一种长螺旋钻机立柱体支承座与底座连接装置的普通连接轴示意图。

图5为一种长螺旋钻机立柱体支承座与底座连接装置的技术改进后底座组件示意图。

图6为一种长螺旋钻机立柱体支承座与底座连接装置的原始底座组件示意图。

图中：1-支撑座组件、2-底座组件、3-连接轴、4-平台组件、5- 立柱体组件、6-垫圈、7-轴端上压盖。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～6，本实用新型实施例中，一种长螺旋钻机立柱体支承座与底座连接装置，包括支撑座组件1、底座组件2、连接轴3、平台组件4、立柱体组件5、垫圈6和轴端上压盖7，所述支撑座组件1上端设置有立柱体组件5，所述支撑座组件1下端通过连接轴3 连接底座组件2，所述底座组件2左部上侧连接有轴端上压盖7，所述底座组件2设置于平台组件4上端中部，所述连接轴3中部套设有垫圈6。

所述底座组件2右端上侧设置有安装孔，所述安装孔的孔径与连接轴3右部的直径相匹配。

所述底座组件2的纵截面呈U字形。

所述连接轴3中部的直径大于左部和右部的直径，且连接轴3左部和右部的直径相同。

所述底座组件2底端的厚度大于左壁和右壁的厚度。

所述连接轴3的材料为高强度锰合金。

本实用新型的工作原理是：

本实用新型涉及一种长螺旋钻机立柱体支承座与底座连接装置，工作时，在连接轴3、底座组件2和轴端上压盖7的共同作用下，安装维修方便快捷，而且配合精度提高，从而提高了钻机工况的稳定性，装卸同一长度的轴，改进后的结构只需原来五分之一的时间，既降低了装卸成本，又消除了安全隐患，延长了装置的使用寿命，降低了生产成本，适合普及推广。

本实用新型在结构上设计简单合理，使用起来方便快捷，实用性很高，本实用新型涉及一种长螺旋钻机立柱体支承座与底座连接装置，工作时，在连接轴、底座组件和轴端上压盖的共同作用下，安装维修快速方便，而且配合精度提高，从而提高了钻机工况的稳定性，装卸同一长度的轴，改进后的结构只需原来五分之一的时间，既降低了装卸成本，又消除了安全隐患，延长了装置的使用寿命，降低了生产成本，适合普及推广。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
