本实用新型属于煤矿瓦斯抽采及防尘、除尘领域，具体是一种用于煤矿打钻时防止钻孔中瓦斯异常喷出以及对干式打钻产生的大量煤尘进行防治的装置。

背景技术：

通过在煤体上打钻抽采煤层瓦斯是煤矿瓦斯抽采的主要方式。随着煤矿开采深度越来越深，煤层中瓦斯含量也越来越大。在高瓦斯、突出矿井打钻过程中经常出现喷孔现象，尤其在遇地质构造处发生喷孔的概率更大，喷孔过程中急速喷出的大量瓦斯如果不提前采取措施很容易造成巷道瓦斯超限，使人员窒息，遇火花还有引发瓦斯爆炸的危险。同时，干式打钻过程中会产生大量煤尘，若不采取措施会造成巷道煤尘飞扬，不仅污染环境，危害下风侧作业工人身体健康，而且影响工人视线，还有引发煤尘爆炸的危险。所以对煤矿打钻过程中防喷孔和除尘装置的研发尤为必要。

技术实现要素：

本实用新型的目的是提供一种打钻防喷孔除尘装置，解决我国目前煤矿打钻过程中存在的上述问题。

为实现上述目的，本实用新型的技术方案是：一种煤矿用打钻防喷孔除尘装置，结构包括固定架、液压顶杆、防喷除尘罩、喷雾头、抽采软管、抽采管接口、橡胶压紧密封罩、排水排渣口、橡胶挡板等。其中固定架通过螺栓安装在钻机上，液压顶杆底部安装在固定架上，顶部与防喷除尘罩相连接，防喷除尘罩的两侧和顶部各安装有一个喷雾头，喷雾头外部通过高压软管连接在巷道中的静压水管上，喷雾头在防喷除尘罩内部喷头朝向钻孔孔口，打钻过程中打开喷雾阀门则三个喷雾头同时向钻杆及钻孔孔口部位喷射水雾，水雾将钻孔处产生的煤尘浸润粘结后通过排水排渣口流向巷道底部，从而起到除尘的效果。防喷除尘罩上有抽采管路接口，通过抽采软管与巷道中的抽采管路连接，打钻过程中，打开抽采软管上安装的阀门，则钻孔处涌出或喷出的瓦斯被抽采管路中的负压吸入抽采管路，从而解决了打钻过程中瓦斯喷出的隐患。防喷除尘罩与液压顶杆连接的一侧安装有中间带孔的橡胶挡板，一方面可以使钻杆从防喷除尘罩内部通过，另一方面能阻挡钻孔中喷出的瓦斯和煤尘。防喷除尘罩与煤壁接触的一侧安装有橡胶压紧密封罩，打钻前通过操作液压顶杆控制系统使防喷除尘罩上的橡胶压紧密封罩贴合在要打钻的煤壁上，从而使防喷除尘罩内部形成一个相对封闭的空间，有利于除尘和抽放打钻过程中涌出或喷出的瓦斯。

附图说明

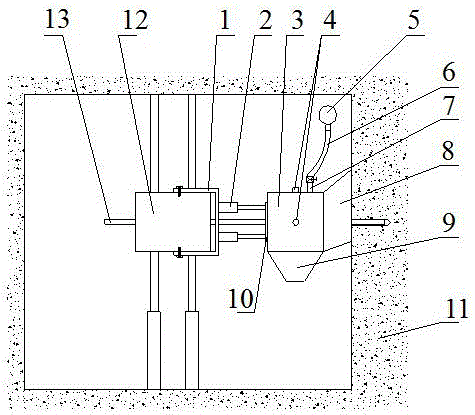

图1为本实用新型在巷道中的安装布置示意图。

图2为本实用新型中防喷孔除尘罩的正视图和左视图。

图中：1、固定架，2、液压顶杆，3、防喷除尘罩，4、喷雾头，5、抽采管路，6、抽采软管，7、抽采管接口，8、橡胶压紧密封罩，9、排水排渣口，10、橡胶挡板，11、煤壁， 12、钻机，13、钻杆。

具体实施方式

以下结合附图对本实用新型做进一步说明：如图1-2所示：一种煤矿用打钻防喷孔除尘装置，结构包括固定架1、液压顶杆2、防喷除尘罩3、喷雾头4、抽采软管6、抽采管接口7、橡胶压紧密封罩8、排水排渣口9、橡胶挡板10等。其中固定架1通过螺栓安装在钻机12上，液压顶杆2底部安装在固定架1上，顶部与防喷除尘罩3相连接，防喷除尘罩3的两侧和顶部各安装有一个喷雾头4，喷雾头4外部通过高压软管连接在巷道中的静压水管上，喷雾头4在防喷除尘罩内部喷头朝向钻孔孔口，打钻过程中打开喷雾阀门则三个喷雾头4同时向钻杆13及钻孔孔口部位喷射水雾，水雾将钻孔处产生的煤尘浸润粘结后通过排水排渣口 9流向巷道底部，从而起到除尘的效果。防喷除尘罩3上有抽采管接口7，通过抽采软管6与巷道中的抽采管路5连接，打钻过程中，打开抽采软管上安装的阀门，则钻孔处涌出或喷出的瓦斯被抽采管路5中的负压吸入抽采管路5，从而解决了打钻过程中瓦斯喷出的隐患。防喷除尘罩3与液压顶杆2连接的一侧安装有中间带孔的橡胶挡板10，一方面可以使钻杆13 从防喷除尘罩3内部通过，另一方面能阻挡钻孔中喷出的瓦斯和煤尘。防喷除尘罩3与煤壁 11接触的一侧安装有橡胶压紧密封罩8，打钻前通过操作液压顶杆2的控制系统使防喷除尘罩3上的橡胶压紧密封罩8贴合在要打钻的煤壁11上，从而使防喷除尘罩3内部形成一个相对封闭的空间，有利于除尘和抽放打钻过程中涌出或喷出的瓦斯。
