本实用新型涉及油田生产用井下工具领域，尤其涉及一种油田油井生产管柱用的安全脱手装置。

背景技术：

海上油井的分层，通常是使用Y型生产管柱(简称Y管柱)和分层防砂管柱的组合来实现。这种管柱不但可以实现分层开采，也可以不动管柱而通过电缆或钢丝携带工具实现各类测试工作；为此，Y管柱在海上油田开发中被普遍应用。

可是Y管柱也存在一个问题：当地层出砂后，Y管柱被砂埋或砂卡无法提出；如果出现管柱遇卡提不动，管柱提不出井筒，但也放不会回原来的位置，油管挂已经离开油管四通，无法恢复采油树井口状态，这时不得不长期用防喷器封井，存在井控风险。为此，需在Y管柱上设计一个安全工具，当管柱遇卡时，可以从该安全工具处脱手，把卡点以上管柱提活而起出井筒，然后再设法解决井内遇卡管柱。目前已有的安全脱手工具受结构和尺寸的限制，无法满足滑套移位工具进行开关层工作；因此，需要研发特殊结构以满足生产需求。

技术实现要素：

本实用新型旨在解决现有技术的不足，而提供一种油田油井生产管柱用的安全脱手装置。

本实用新型为实现上述目的，采用以下技术方案：

一种油田油井生产管柱用的安全脱手装置，包括上接头、下接头、滑套和堵塞器，所述上接头包括上下连接的连接管和弹爪，所述弹爪底部外侧设有突出部，所述下接头内壁上从上到下依次设有第一环形台阶和第二环形台阶，所述第一环形台阶上设有卡槽，所述上接头下端的弹爪位于下接头的第一环形台阶上，所述弹爪底部的突出部位于所述卡槽内，所述滑套位于下接头内，所述滑套的上端与弹爪内壁之间设有回缩通道，所述滑套下端与下接头内壁之间设有剪钉并通过所述剪钉实现连接，所述堵塞器下端位于所述滑套内且与所述滑套之间设有密封环，所述堵塞器上端外侧壁与连接管底端内壁成配合的上宽下窄的斜面，所述堵塞器上端卡接在上接头的连接管内壁底端。

所述上接头的弹爪顶端的外壁上设有连接螺纹并通过所述连接螺纹旋紧在下接头的内壁顶端。

所述堵塞器顶部设有连接部。

本实用新型的有益效果是：本实用新型结构简单，堵塞器可以随上接头提出，滑套行程缩短，工具整体节省空间，滑套上不用设置台阶，无撞击的可能，合理的实现遇卡管柱的安全脱手。

附图说明

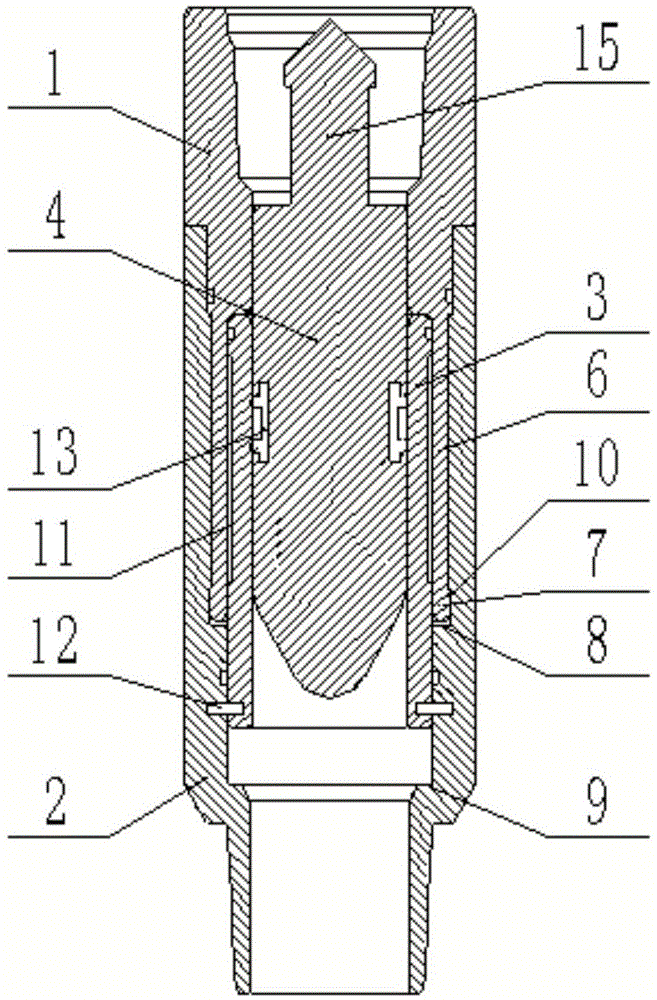

图1为本实用新型的结构示意图；

图2为上接头的结构示意图；

图3为本实用新型未投入堵塞器时的示意图；

图4为滑套脱落时的示意图；

图5为上接头和下接头完全分离时的示意图；

图中：1-上接头；2-下接头；3-滑套；4-堵塞器；5-连接管；6-弹爪；7-突出部；8-第一环形台阶；9-第二环形台阶；10-卡槽；11-回缩通道；12-剪钉；13-密封环；14-连接螺纹；15-连接部；

以下将结合本实用新型的实施例参照附图进行详细叙述。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图1和图2所示，一种油田油井生产管柱用的安全脱手装置，包括上接头1、下接头2、滑套3和堵塞器4，所述上接头1包括上下连接的连接管5和弹爪6，所述弹爪6底部外侧设有突出部7，所述下接头2内壁上从上到下依次设有第一环形台阶8和第二环形台阶9，所述第一环形台阶8上设有卡槽10，所述上接头1下端的弹爪6位于下接头2的第一环形台阶8上，所述弹爪6底部的突出部7位于所述卡槽10内，所述滑套3位于下接头2内，所述滑套3的上端与弹爪6内壁之间设有回缩通道11，所述滑套3下端与下接头2内壁之间设有剪钉12并通过所述剪钉12实现连接，所述堵塞器4下端位于所述滑套3内且与所述滑套3之间设有密封环13，所述堵塞器4上端外侧壁与连接管5底端内壁成配合的上宽下窄的斜面，所述堵塞器4上端卡接在上接头1的连接管5内壁底端。

所述上接头1的弹爪6顶端的外壁上设有连接螺纹14并通过所述连接螺纹14旋紧在下接头2的内壁顶端。

所述堵塞器4顶部设有连接部15。

本实用新型正常工作时不带有堵塞器4，如图3所示；一旦管柱被砂埋或者砂卡无法提出时，可以将堵塞器4投入，堵塞器4上端卡接在上接头1的连接管5内壁底端，堵塞器4下端位于滑套3内且通过密封环13与滑套3之间密封，如图1所示；然后进行打压工作，这时在气压的作用下，密封环13的密封作用下，气体会通过堵塞器4与上接头1、滑套3和下接头2之间的缝隙作用于剪钉12处，导致剪钉12掉落，滑套3滑落至第二环形台阶9上，因为所述滑套3的上端与弹爪6内壁之间设有回缩通道11，所以上接头1的弹爪6的突出部7就可以脱离卡槽10，进一步可以旋转提出上接头1和堵塞器4，如图4和图5所示。

本实用新型结构简单，堵塞器4可以随上接头1提出，滑套3行程缩短，工具整体节省空间，滑套3上不用设置台阶，无撞击的可能，合理的实现遇卡管柱的安全脱手。

上面结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种改进，或未经改进直接应用于其它场合的，均在本实用新型的保护范围之内。
