本实用新型涉及水文地质勘探技术领域，具体为用于水文地质钻孔分层抽水的止水器及止水装置。

背景技术：

水文地质勘探指为查明一个地区的水文地质条件而进行的水文地质调查研究工作，意图在于掌握地下水和地表水的成因、分布及其运动规律，为合理开采利用水资源，正确进行基础、打桩工程的设计和施工提供依据，水文地质勘探包括潜水、承压水两个含水层的水文勘察，目前的水文地质钻孔分层抽水的止水器及止水装置结构比较复杂，制造成本高，为此，我们提出了用于水文地质钻孔分层抽水的止水器及止水装置。

技术实现要素：

本实用新型的目的在于提供用于水文地质钻孔分层抽水的止水器及止水装置，以解决上述背景技术中提出的目前水文地质钻孔分层抽水的止水器及止水装置结构比较复杂，制造成本高的问题。

为实现上述目的，本实用新型提供如下技术方案：用于水文地质钻孔分层抽水的止水器，包括管体，所述管体的外壁上侧套接有顶挡环，所述管体的外壁套接有外环，所述外环左右两侧的顶部均焊接有助力把手，所述管体的外壁开设有抽水孔，所述外环的外壁开设有过水孔，所述管体的外壁套接有上限位环和下限位环，且上限位环和下限位环的上侧，所述上限位环和下限位环均位于外环的下侧，所述管体的外壁均匀轴向焊接有支撑弹簧，且支撑弹簧位于上限位环和下限位环之间，所述上限位环和下限位环之间设置有橡胶环，且橡胶环的内侧与支撑弹簧的外端接触，所述管体的底部插接有密封堵盖。

优选的，所述管体、顶挡环、外环、助力把手、上限位环、下限位环和密封堵盖均为304不锈钢结构。

优选的，所述管体与顶挡环、上限位环和下限位环之间均为焊接固定，所述管体与外环和密封堵盖之间均为螺纹连接。

优选的，所述抽水孔上焊接有不锈钢网。

优选的，所述止水器的底部插接有管接头，所述管接头的顶部螺接有不锈钢管，且不锈钢管贯穿止水器的内腔。

优选的，所述管接头与止水器底部之间为螺纹连接。

优选的，所述管接头的底部焊接有不锈钢网板。

与现有技术相比，本实用新型的有益效果是：通过本用于水文地质钻孔分层抽水的止水器及止水装置的设置，结构相对简单，制造成本低，并且使用方便，实用性强。

附图说明

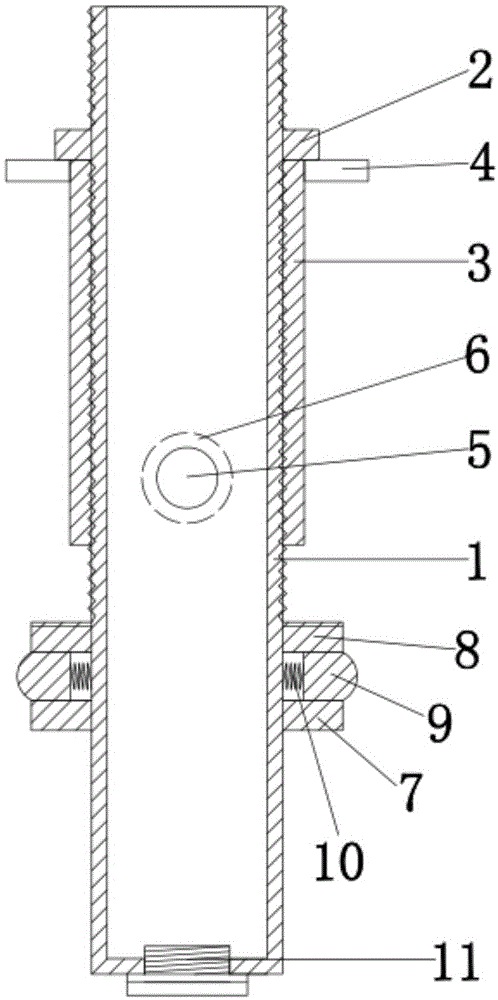

图1为本实用新型止水器结构示意图；

图2为本实用新型止水装置结构示意图。

图中：1管体、2顶挡环、3外环、4助力把手、5抽水孔、6过水孔、7下限位环、8上限位环、9橡胶环、10支撑弹簧、11密封堵盖、12止水器、13管接头、14不锈钢管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供如下技术方案：用于水文地质钻孔分层抽水的止水器，包括管体1，所述管体1的外壁上侧套接有顶挡环2，所述管体1的外壁套接有外环3，所述外环3左右两侧的顶部均焊接有助力把手4，所述管体 1的外壁开设有抽水孔5，所述外环3的外壁开设有过水孔6，所述管体1的外壁套接有上限位环8和下限位环7，且上限位环8和下限位环7的上侧，所述上限位环8和下限位环7均位于外环3的下侧，所述管体1的外壁均匀轴向焊接有支撑弹簧10，且支撑弹簧10位于上限位环8和下限位环7之间，所述上限位环8和下限位环7之间设置有橡胶环9，且橡胶环9的内侧与支撑弹簧10的外端接触，所述管体1的底部插接有密封堵盖11。

其中，所述管体1、顶挡环2、外环3、助力把手4、上限位环8、下限位环 7和密封堵盖11均为304不锈钢结构，强度高，不易生锈，所述管体1与顶挡环2、上限位环8和下限位环7之间均为焊接固定，所述管体1与外环3和密封堵盖11之间均为螺纹连接，连接稳定且方便，所述抽水孔5上焊接有不锈钢网，可阻挡潜水内较大杂质进入，所述止水器12的底部插接有管接头13，所述管接头13的顶部螺接有不锈钢管14，且不锈钢管14贯穿止水器12的内腔。

其中，所述管接头13与止水器12底部之间为螺纹连接，连接方便，所述管接头13的底部焊接有不锈钢网板，可阻挡承压水内较大杂质进入。

具体的，先钻孔，为水文勘察做准备，潜水层的水文勘察：密封堵盖11与管体1连接，将管体1的底部堵住，将管体1插入孔内，下限位环7、上限位环 8和橡胶环9位于孔内潜水和承压水的分水槽内，将分水槽堵住，使潜水和承压水分开，支撑弹簧10支撑橡胶环9向外与分水槽内壁紧密贴合，达到分水效果，将外部抽水管与管体1的顶部螺纹连接，转动助力把手4，使外环3的顶部与顶挡环2的底部接触，同时过水孔6与抽水孔5重合，启动外部抽水泵，孔内的潜水通过过水孔6和抽水孔5进入到管体1内并被抽取。承压水层的水文勘察：将止水器12上管体1底部的密封堵盖11取下，将不锈钢管14插入止水器12 上管体1的内腔，将管接头13与止水器12上管体1底部和不锈钢管14底部螺纹连接，将外部抽水管与不锈钢管14顶部法兰连接，转动助力把手4，使外环 3的底部与上限位环8的顶部接触，同时使过水孔6和抽水孔5错开，阻止潜水进入管体1内，启动外部抽水泵，承压水通过管接头13和不锈钢管14被抽取。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
