本实用新型涉及土壤钻机的辅助工具领域，尤其是涉及一种土壤原位直推式采样与修复一体钻机的辅助拔管装置。

背景技术：

现有的土壤钻机钻地取土后，由于钻地太深，靠天车上的吊钩勾住取样土管进行拔管，取样土管难以拔出，有待改进。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供一种土壤原位直推式采样与修复一体钻机的辅助拔管装置，使得天车上的吊钩拔管时轻松方便，可靠性好。

为了实现上述目的，本实用新型采用如下技术方案：

一种土壤原位直推式采样与修复一体钻机的辅助拔管装置，包括多片叠合在一起的金属夹片，每片金属夹片均包括一体成型的长条形贴片部和圆形贴片部，所述圆形贴片部的中心设有挂管孔，所述长条形贴片部上沿其长度方向分别设有边部腰圆孔和中心腰圆孔，所述中心腰圆孔内穿设螺丝，所述螺丝的螺丝头卡在中心腰圆孔的一端，所述中心腰圆孔的另一端设有拧入螺丝的螺柱的第一螺母，所述边部腰圆孔内穿设螺纹销，所述螺纹销的头部卡在边部腰圆孔的一端，所述边部腰圆孔的另一端设有拧入螺纹销的杆部的第二螺母，所述螺纹销的头部外侧设有吊钩套圈并通过插销穿过螺纹销的头部和吊钩套圈进行连接固定。

所述第一螺母和中心腰圆孔之间贴合第一垫片。

所述第二螺母和边部腰圆孔之间贴合第二垫片。

本实用新型的有益效果是：将天车上的吊钩勾入吊钩套圈，同时取样土管套入多个挂管孔进行固定，拔管时轻松方便，可靠性好。

附图说明

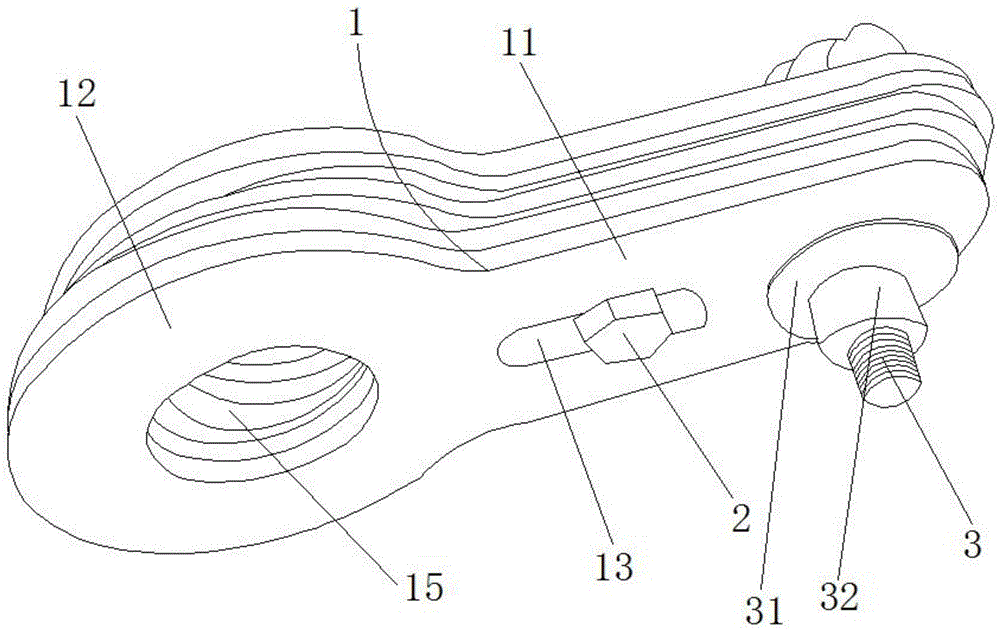

图1为本实用新型的第一立体图；

图2为本实用新型的第二立体图。

图中：金属夹片1、长条形贴片部11、圆形贴片部12、中心腰圆孔13、边部腰圆孔14、挂管孔15、螺丝2、第一垫片21、第一螺母22、螺纹销3、第二垫片31、第二螺母32、吊钩套圈33、插销34。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步描述：

如图1、图2所示，一种土壤原位直推式采样与修复一体钻机的辅助拔管装置，包括多片叠合在一起的金属夹片1，每片金属夹片1均包括一体成型的长条形贴片部11和圆形贴片部12，所述圆形贴片部12的中心设有挂管孔15，取样土管穿过所有金属夹片1的挂管孔15，由于各个金属夹片1错开一定的位置，因此多个错开的挂管孔15可以牢牢卡住取样土管的外壁，这样能轻易进行拔管。

所述长条形贴片部11上沿其长度方向分别设有边部腰圆孔14和中心腰圆孔13，所述中心腰圆孔13内穿设螺丝2，所述螺丝2的螺丝头卡在中心腰圆孔13的一端，所述中心腰圆孔13的另一端设有拧入螺丝2的螺柱的第一螺母22，所述第一螺母22和中心腰圆孔13之间贴合第一垫片21。通过中心腰圆孔13配合螺丝2，既能对多个金属夹片1进行连接定位，又能使得多个金属夹片1之间有相互错开的空间。

所述边部腰圆孔14内穿设螺纹销3，所述螺纹销3的头部卡在边部腰圆孔14的一端，所述边部腰圆孔14的另一端设有拧入螺纹销3的杆部的第二螺母32，所述第二螺母32和边部腰圆孔14之间贴合第二垫片31。通过边部腰圆孔14配合螺纹销3，既能对多个金属夹片1进行连接定位，又能使得多个金属夹片1之间有相互错开的空间，同时边部腰圆孔14配合中心腰圆孔13，能保证拔管时金属夹片1处于竖直状态。

所述螺纹销3的头部外侧设有吊钩套圈33并通过插销34穿过螺纹销3的头部和吊钩套圈33进行连接固定。吊钩套圈33内可套入天车上的吊钩，两者配合进行拔管。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
