本实用新型是油田钻井起钻杆时用的设备，是一种钻井泥浆井口回收装置。

背景技术：

油田钻井起钻杆时，先将连接在一起的三根钻杆起至地面，由卡盘或吊卡座于钻井平台，然后卸开卡盘之上的钻杆连接螺纹，使地面的钻杆与井内的钻杆分开，将地面的钻杆放于钻杆盒内。由于钻杆内有泥浆，卸开连接螺纹时，地面之上的三根钻杆内的泥浆就会喷洒到钻井平台上。当出现泥浆喷洒到钻井平台上后，一方面会造成平台污染，钻井工人不便于操作，伤害钻井工人的健康，使钻井工作受到影响；另一方面洒落在钻井平台上的泥浆还会造成工人滑倒，发生伤害事故。

技术实现要素：

本实用新型的目的是设计一种钻井泥浆井口回收装置，起钻杆卸开钻杆之间的连接螺纹时，地面之上的钻杆内的泥浆被收集，不会喷洒到钻井平台上，克服上述存在的问题。

本实用新型的目的是这样实现的：包括左上环形半圆板、挂沟、左半圆筒、右上环形半圆板、挂扣、手柄、右半圆筒、滑车推拉架、滑车、右下环形半圆板、滚轮，左半圆筒与右半圆筒的内径相同，外径相同，左半圆筒的上端有左上环形半圆板，下端有左下环形半圆板，右半圆筒的上端有右上环形半圆板，下端有右下环形半圆板，左上环形半圆板、左下环形半圆板、右上环形半圆板、右下环形半圆板的外径与左半圆筒、右半圆筒的外径相同，左上环形半圆板、左下环形半圆板、右上环形半圆板、右下环形半圆板的内径大于钻杆外径0-2mm，左半圆筒与右半圆筒的后侧铰链式连接后合拢为圆筒形，左半圆筒的前侧安装挂沟，右半圆筒的前侧铰链式安装手柄，手柄上铰链式安装挂扣，左半圆筒与右半圆筒的后侧铰链式连接合拢为圆筒形后操作手柄能使挂扣与挂沟扣接成一体，使左半圆筒与右半圆筒的前侧不能分离，滑车为凹形状，钻井时起出的钻杆能进入到滑车的凹槽里，右半圆筒安装在滑车的凹槽处，滑车的下面四个角边安装滚轮，使滑车能在钻井平台上行走，滑车的右侧安装滑车推拉架，右半圆筒的下部有通孔，半圆筒内的流体能通过所述的通孔流出。

左上环形半圆板、左下环形半圆板、右上环形半圆板、右下环形半圆板半圆形的内壁上有安装密封件的半圆形环槽。

本实用新型的有益效果是：当上钻杆、钻杆接头、下钻杆被提至地面后，将滑车推至井口位置，搬开左半圆筒，使滑车上的凹槽对准钻杆，将左半圆筒与右半圆筒扣住钻杆，上钻杆与钻杆接头之间的连接螺纹处于左半圆筒与右半圆筒扣成的空腔里，卸开上钻杆与钻杆接头之间的连接螺纹后，上钻杆内的泥浆倾泄出来被左半圆筒、右半圆筒挡住后从联通孔流至回收池里，因此，本实用新型能达到发明目的，从上钻杆里倾泄出的泥浆不会喷洒到钻井平台上，不会污染钻井平台，不会伤害工人健康，回收的泥浆可以再利用，本实用可以在钻井平台轻松行起，使用很方便，具有显著的经济效益和社会效益。

附图说明

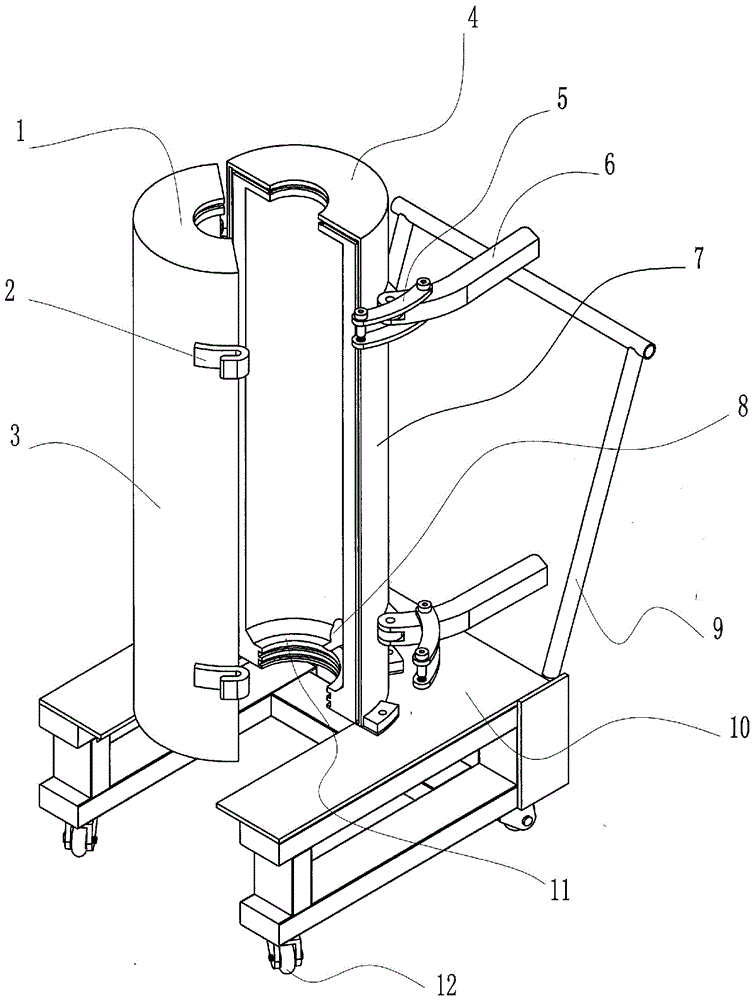

图1是本实用新型的结构图。

具体实施方式

下面结合附图1对本实用新型的实施例进行说明。

由图1可知，本实用新型的实施例包括左上环形半圆板1、挂沟2、左半圆筒3、右上环形半圆板4、挂扣5、手柄6、右半圆筒7、滑车推拉架9、滑车10、右下环形半圆板11、滚轮12，左半圆筒3与右半圆筒7的内径相同，外径相同，左半圆筒3的上端有左上环形半圆板1，下端有左下环形半圆板，右半圆筒7的上端有右上环形半圆板4，下端有右下环形半圆板11，左上环形半圆板1、左下环形半圆板、右上环形半圆板4、右下环形半圆板11的外径与左半圆筒3、右半圆筒7的外径相同，左上环形半圆板1、左下环形半圆板、右上环形半圆板4、右下环形半圆板11的内径大于钻杆外径0-2mm，钻杆能处于左上环形半圆板1、左下环形半圆板、右上环形半圆板4、右下环形半圆板11内，左半圆筒3与右半圆筒7的后侧铰链式连接后合拢为圆筒形，左半圆筒3的前侧安装挂沟2，右半圆筒7的前侧铰链式安装手柄6，手柄6上铰链式安装挂扣5，左半圆筒3与右半圆筒7的后侧铰链式连接合拢为圆筒形后操作手柄6能使挂扣5与挂沟2扣接成一体，使左半圆筒3与右半圆筒7的前侧不能分离，滑车10为凹形状，钻井时起出的钻杆能进入到滑车10的凹槽里，右半圆筒7安装在滑车10的凹槽处，滑车10的下面四个角边安装滚轮12，使滑车10能在钻井平台上轻松行走，滑车10的右侧安装滑车推拉架9，右半圆筒7的下部有通孔8，半圆筒7内的流体能通过所述的通孔8流出，在所述的通孔8处连接引流管至泥浆回收池里。

左上环形半圆板1、左下环形半圆板、右上环形半圆板4、右下环形半圆板11半圆形的内壁上有安装密封件的半圆形环槽。在所述的环槽里安装半圆状密封环，可以防止泥浆从左上环形半圆板1、左下环形半圆板、右上环形半圆板4、右下环形半圆板11与钻杆之间的间隙处渗漏。

挂沟2、挂扣5、手柄6为两套，分别安装在左半圆筒3、右半圆筒7的上下部。

当上钻杆、钻杆接头、下钻杆被提至地面后，将滑车10推至井口位置，搬开左半圆筒3，使滑车10上的凹槽对准钻杆，将左半圆筒3与右半圆筒7扣住钻杆，上钻杆与钻杆接头之间的连接螺纹处于左半圆筒3与右半圆筒7扣成的空腔里，卸开上钻杆与钻杆接头之间的连接螺纹后，上钻杆内的泥浆倾泄出来被左半圆筒3、右半圆筒7挡住后从所述的联通孔8流至回收池里。泥浆流出后，操作手柄6，解开左半圆筒3、右半圆筒7，拉开滑车10，起钻井的其它工作可以继续进行，本实用新型使用非常方便。
