本实用新型涉及抽油机中曲柄技术领域，尤其涉及具有防松动曲柄销的一种抽油机曲柄。

背景技术：

抽油机是开采石油的一种机器设备，俗称“磕头机”，抽油机是有杆抽油系统中最主要举升设备，根据是否有游梁，可分为游梁式抽油机和无游梁式抽油机，游梁式抽油机的基本特点是结构简单，制造容易，使用方便，特别是它可以长期在油田全天候运转，使用可靠，因此，尽管它存在驴头悬点运动的加速度较大、平衡效果较差、效率较低、在长冲程时体积较大和笨重等缺点，但仍然是目前应用最广泛的抽油机，抽油机的组成部分包括驴头，曲柄等，抽油机中曲柄与抽油机之间需要通过曲柄销进行固定，现有的曲柄销防脱设计结构简单，功能单一，容易出现松动，如何工作稍有疏忽没能定时检修，就会引发生产安全事故，显然已经无法满足人们的使用需求。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出带防松动曲柄销的一种抽油机曲柄。

为了实现上述目的，本实用新型采用了如下技术方案：一种抽油机曲柄，包括曲柄主体、曲柄销，紧固螺母，所述紧固螺母和曲柄之间设置有弹性垫片，其曲柄销的始端连接曲柄销盒座，末端分为正螺纹段和反螺纹段两段，紧固螺母与正螺纹段紧固，反螺纹段与防松螺母紧固，所述紧固螺母和防松螺母的端面上设置有螺纹孔，连接螺栓通过螺纹孔连接紧固螺母和防松螺母。

进一步技术方案是固螺母和防松螺母之间设置有片式压力传感器，压力传感器通过信号线与报警控制器连接。

进一步技术方案所述曲柄销与曲柄的接触部分为锥形，锥角为3-5度，曲柄内设置有与曲柄销锥形部配合的锥形衬套。

进一步技术方案紧固螺母和防松螺母的端面上的螺纹孔为圆周对称排列。

进一步技术方案螺纹孔为4个成圆周90度对称排列。

进一步技术方案所述连接螺栓为沉头内六角螺栓。

本新型的有益效果：增加了增加了正反螺纹端，和紧固螺栓和防松螺栓的连接，防松防脱效果加强，加强了安全性，增加了智能压力检测报警提高了产品智能化。

附图说明

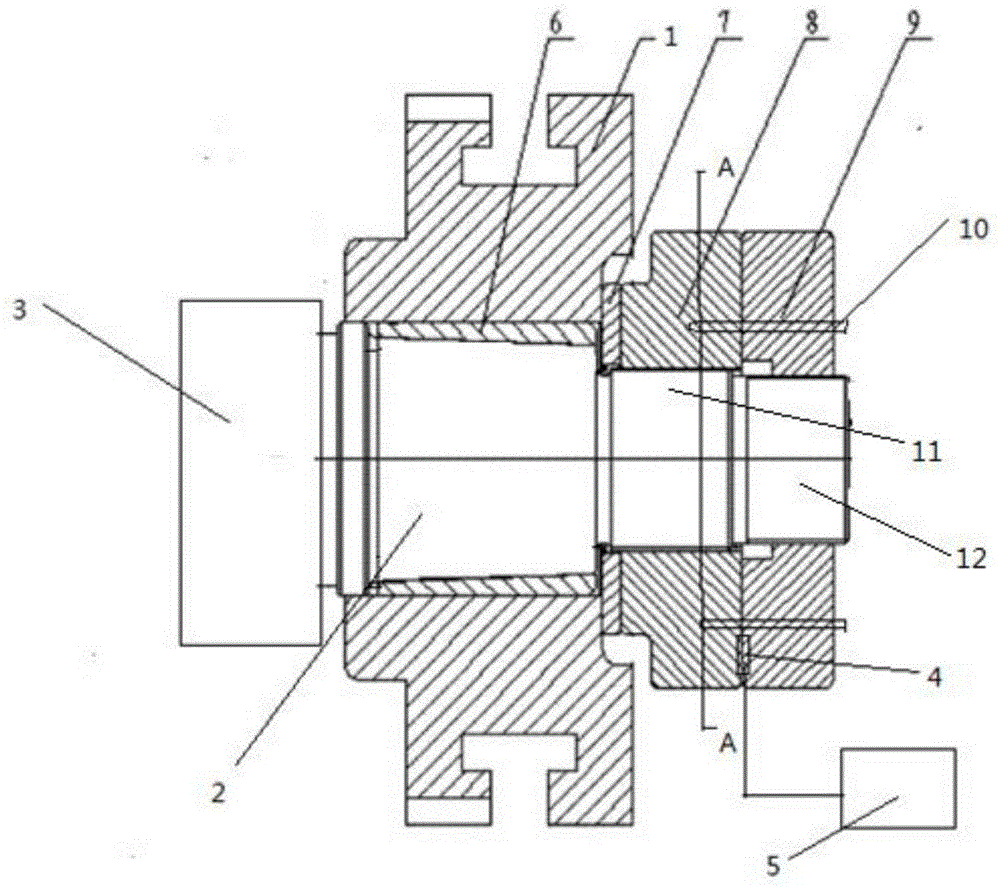

图1为本实用新型结构示意图；

图2为A-A面截面图

图中：曲柄主体1、曲柄销2、曲柄销盒座3、压力传感器4、控制器5、锥形衬套6、弹性垫片7、紧固螺母8、防松螺母9、连接螺栓10、正螺纹部11、反螺纹部12。

具体实施方式

结合附图1附图2一种抽油机曲柄，包括曲柄主体1、曲柄销2，紧固螺母8，所述紧固螺母和曲柄之间设置有弹性垫片7，曲柄销2的始端连接曲柄销盒座3，末端分为正螺纹段和反螺纹段两段，紧固螺母8与正螺纹段紧固，反螺纹段与防松螺母9 紧固，所述紧固螺母8和防松螺母9的端面上设置有螺纹孔，连接螺栓通10过螺纹孔连接紧固螺母和防松螺母，紧固螺母8和防松螺母9之间设置有片式压力传感器，压力传感器通过信号线与报警控制器连接，曲柄销2与曲柄主体1的接触部分为锥形，锥角为3-5度，曲柄主体1内设置有与曲柄销锥形部配合的锥形衬套6，紧固螺母 8和防松螺母9的端面上的螺纹孔为圆周对称排列，螺纹孔为4个成圆周90度对称排列，连接螺栓10为沉头内六角螺栓

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
